راه اندازی نرم به روش رمپ ولتاژ (voltage ramp)
محدود سازی جریان راه اندازی موتورهای آسنکرون
پشتیبانی از مد کاری سافت استارت
کنترل تک فاز
کنتاکتور بای پس داخلی
تنظیم گشتاور راه اندازی
زمان استارت قابل تنظیم
تنظیم زمان راه اندازی 1 تا 5 ثانیه
نمایش وضعیت به وسیله 2 عدد LED
دارای هیت سینک جهت افزایش ظرفیت انتقال حرارتی
مناسب راه اندازی پمپ ، فن و کمپرسورهای کوچک و نوارهای نقاله
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

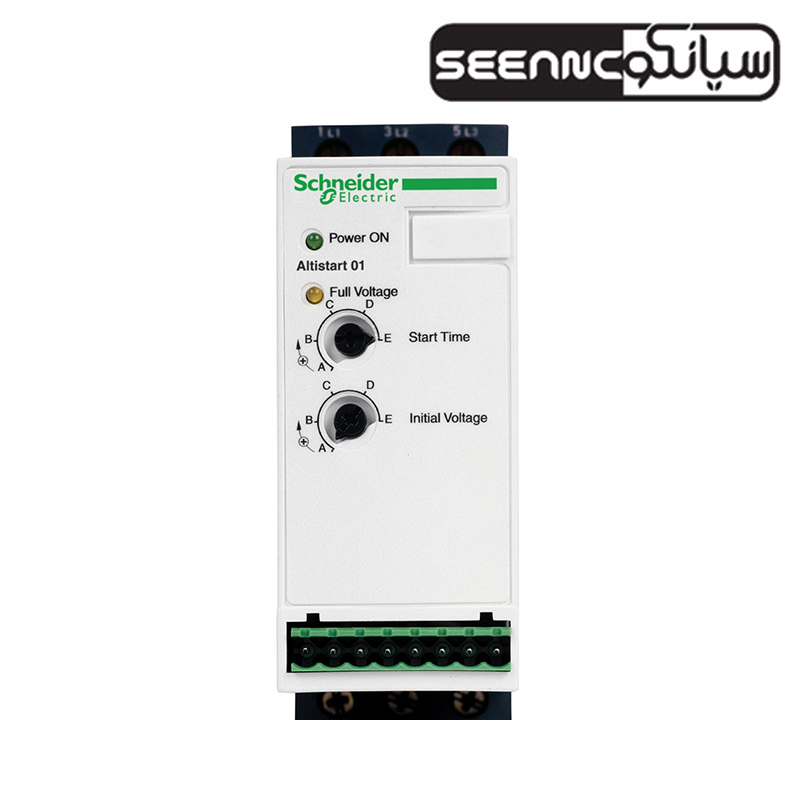

معرفی و خرید سافت استارتر 4kw تکفاز اشنایدر مدل Schneider ATS01N109FT جریان 9 آمپر
(Soft Starter) ATS01 – 9 A – 110..480V – 1.1..4 KW با راه اندازی نرم و تدریجی موتورها از شوک مکانیکی الکتروموتورهای تک فاز و سه فاز جلوگیری میکند و راندمان دستگاه را افزایش می دهد. سافت استارتر 4kw تکفاز اشنایدر با کد فنی Schneider ATS01N109FT از سری ATS01N1 اشنایدر الکتریک است و مانند سایر سافت استارتر های هم خانواده سری ATS01N1 فقط یک فاز را کنترل می کند و از قابلیت راه اندازی نرم بدون توقف نرم موتور پشتیبانی می نماید.
این سافت استارتر در الکتروموتورهای تک فاز و سه فاز کاربرد دارد و دارای کنتاکتور Bypass داخلی بوده و از رنج توانی 1.1 الی 4 کیلووات و محدوده ولتاژی 110-480 ولت و 9 آمپر جریان پشتیبانی می کند. سافت استارتر اشنایدر Schneider ATS01N109FT با محدود کردن گشتاور راه اندازی و توقف موتور، از ضربه و شوک مکانیکی جلوگیری کرده و طول عمر دستگاه را افزایش می دهد. مطابق شماتیک ارائه شده شرکت اشنایدر الکترونیک ، استفاده از کنتاکتور خطی line contactor همراه با این سافت استارتر ضروری است. از سافت استارتر اشنایدر مدل Schneider ATS01N109FT در موتورهایی با گشتاور کم مثل نوار نقاله، فن، کمپرسورهای کوچک، درب های اتومات و انواع بالابرهای کوچک استفاده می گردد.
Motor |
Starter (Class 10) |
Circuit breaker |
Rating(A) |
Contactor |
Switch ordisconnectswitch |
aM fusesRefrence |
Rating |
I²t(A²s) |
ThermaloverloadRelay |
|
(KW) |
(A) |
|||||||||
|
0.37 |
0.98 |
ATS01N103FT |
GV2ME05 |
1 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0306 or LRD05 |
|
0.55 |
1.5 |
ATS01N103FT |
GV2ME06 |
1.6 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0307 or LRD06 |
|
0.75 |
2 |
ATS01N103FT |
GV2ME07 |
2.5 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0308 or LRD07 |
|
1.1 |
2.5 |
ATS01N103FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531
|
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
||
|
1.5 |
3.5 |
ATS01N106FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA06 |
6 |
265 |
LR2K0310 or LRD08 |
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA06 |
6 |
265 |
LR2K0310 or LRD08 |
||
|
2.2 |
5 |
ATS01N106FT |
GV2ME10 |
6.3 |
LC1K06 or LC1D09 |
LS1D2531
|
DF2CA08 |
8 |
265 |
LR2K0312 or LRD10 |
|
ATS01N206QN |
GV2ME10 |
6.3 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA08 |
8 |
265 |
LR2K0312 or LRD10 |
||
|
3 |
6.5 |
ATS01N106FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
265 |
LR2K0314 or LRD12 |
|
ATS01N206QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
265 |
LR2K0314 or LRD12 |
||
|
4 |
8.4 |
Schneider ATS01N109FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
|
ATS01N209QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
||
|
5.5 |
11 |
ATS01N112FT |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
|
ATS01N212QN |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
||
|
7.5 |
14.8 |
ATS01N125FT |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
||
|
9 |
18.1 |
ATS01N125FT |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
||
|
11 |
21 |
ATS01N125FT |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
|
ATS01N222QN |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
||
|
15 |
28.5 |
ATS01N232QN |
GV2ME32 |
32 |
LC1D32 |
GK1EM |
DF2EA40 |
40 |
7200 |
LRD3353 |
لیست بی متال، فیوز، سوئیچ، کنتاکتور و کلید حرارتی (کلید کمپکت) سازگار با سافت استارتر Schneider ATS01N109FT
|
کلید حرارتی پیشنهادی |
کنتاکتور پیشنهادی | سوئیچ پیشنهادی | فیوز پیشنهادی | بی متال پیشنهادی |
|
|
|
|
||
|
|
|
|
|
ویژگی های سافت استارتر اشنایدر ATS01N109FT
راه اندازی نرم به روش رمپ ولتاژ (voltage ramp)
محدود سازی جریان راه اندازی موتورهای آسنکرون
پشتیبانی از مد کاری سافت استارت
کنترل تک فاز
کنتاکتور بای پس داخلی
تنظیم گشتاور راه اندازی
زمان استارت قابل تنظیم
تنظیم زمان راه اندازی 1 تا 5 ثانیه
سیگنال های نشانگر راه اندازی موتور
نمایش وضعیت به وسیله 2 عدد LED
سافت استارتر کوچک با نصب و تنظیم آسان
پرت حرارتی کمینه و حفظ دمای داخلی دستگاه
دارای هیت سینک جهت افزایش ظرفیت انتقال حرارتی
مناسب راه اندازی پمپ ، فن و کمپرسورهای کوچک و نوارهای نقاله
جریان بالای راه اندازی موتورها منجر به شوک های مکانیکی ، سایش و پارگی بدنه موتور یا پمپ می گردد. سافت استارترها با راه اندازی نرم و تدریجی موتورها ، موجب افزایش راندمان دستگاه کاهش هزینه های تعمیر و نگهدار می گردد. سافت استارتر اشنایدر ATS01N109FT با استفاده از ویژگی رمپ ولتاژ یا TVR ولتاژ سیستم را بصورت خطی تا ولتاژ نامی افزایش میدهد درحالیکه دور موتور به صورت غیر خطی افزایش می یابد. سافت استارتر اشنایدر با کد فنی ATS01N109FT در مد کاری سافت استارت کار میکند و زمان لازم برای 100 و 20 بار راه اندازی به ترتیب 1 و 5 ثانیه می باشد. لازم به ذکر است که کد آی پی یا درجه حفاظت در برابر گرد و غبار و رطوبت این محصول IP25 می باشد.
لیست مشخصات این راه انداز نرم یا تله مکانیک
| گروه محصول | Altistart 01 |
| نوع محصول یا مولفه تجهیزات | Soft starter |
| کاربرد محصول | Asynchronous motors |
| برنامه خاص محصول | Simple machine |
| نام کوتاه دستگاه | ATS01 |
| تعداد فازهای شبکه | 1 phase |
| ولتاژ منبع تغذیه | V: 110…480 V – 10…10 % |
| قدرت موتور کیلووات | 4 kW, 3 phases at 400 V1.5 kW, 3 phases at 230 V1.1 kW, 1 phase at 230 V |
| قدرت موتور اسب بخار | 1 hp, 3 phases at 210 V2 hp, 3 phases at 230 V5 hp, 3 phases at 460 V |
| رتبه بندی شروع کننده ICL | I: 9 A |
| رده استفاده | AC-53B conforming to EN/IEC 60947-4-2 |
| جریان فعلی | 45 A at nominal load |
| نوع شروع | Start with voltage ramp |
| اتلاف توان در W | 1 W at full load and at end of starting46 W in transient state |
مکمل Complementary سافت استارتر اشنایدر مدل ATS01N109FT
| سبک مونتاژ | With heat sink |
| عملکرد قابل دسترسی | Integrated bypass |
| محدوده ساپورت ولتاژ | 99…528 V |
| فرکانس تأمین | 50…60 Hz – 5…5 % |
| فرکانس شبکه | 47.5…63 Hz |
| ولتاژ خروجی | <= power supply voltage |
| [Uc] ولتاژ مدار کنترل | 110 V AC +/- 10 % at 35 mA24 V AC/DC +/- 10 % at 30 mA240 V AC +/- 10 % at 80 mA |
| زمان شروع | 1 s / 1005 s / 20Adjustable from 1 to 5 s |
| گشتاور شروع | 30…80 % of starting torque of motor connected directly on the line supply |
| جریان خروجی دیجیتال | 2 A DC-133 A AC-15 |
| گشتاور محکم | 0.5 N.m1.9…2.5 N.m |
|
اتصال برق سافت استارتر اشنایدر electrical connection of Schneider ATS01N109FT |
4 mm screw clamp terminal – rigid 1 1…10 mm² AWG 8 power circuit Screw connector – rigid 1 0.5…2.5 mm² AWG 14 control circuit 4 mm screw clamp terminal – rigid 2 1…6 mm² AWG 10 power circuit Screw connector – rigid 2 0.5…1 mm² AWG 17 control circuit Screw connector – flexible with cable end 1 0.5…1.5 mm² AWG 16 control circuit 4 mm screw clamp terminal – flexible without cable end 1 1.5…10 mm² AWG 8 power circuit Screw connector – flexible without cable end 1 0.5…2.5 mm² AWG 14 control circuit 4 mm screw clamp terminal – flexible with cable end 2 1…6 mm² AWG 10 power circuit 4 mm screw clamp terminal – flexible without cable end 2 1.5…6 mm² AWG 10 power circuit Screw connector – flexible without cable end 2 0.5…1.5 mm² AWG 16 control circuit |
| علامت گذاری | CE |
| موقعیت عملیاتی | Vertical +/- 10 degree |
| ارتفاع | 124 mm |
| عرض | 45 mm |
| عمق | 131 mm |
| وزن خالص | 0.28 kg |
| کد سازگاری | ATS01N1 |
| محدوده قدرت موتور AC-3 | 1.1…2 kW at 200…240 V 1 phase2.2…3 kW at 200…240 V 3 phases4…6 kW at 380…440 V 3 phases |
| نوع استارت موتور | Soft starter |
شرایط محیطی سافت استارتر اشنایدر مدل ATS01N109FT
|
سازگاری الکترومغناطیسی سافت استارتر |
Conducted and radiated emissions level B conforming to CISPR 11 Conducted and radiated emissions level B conforming to IEC 60947-4-2 Damped oscillating waves level 3 conforming to IEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 EMC immunity conforming to EN 50082-1 EMC immunity conforming to EN 50082-2 Harmonics conforming to IEC 1000-3-2 Harmonics conforming to IEC 1000-3-4 Immunity to conducted interference caused by radio-electrical fields level 3 conforming to IEC 61000-4-6 Immunity to electrical transients level 4 conforming to IEC 61000-4-4 Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3 Micro-cuts and voltage fluctuation conforming to IEC 61000-4-11 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
| استانداردهای Schneider ATS01N109FT | EN/IEC 60947-4-2 |
| گواهینامه های محصول | C-TickB44.1-96/ASME A17.5 for starter wired to the motor delta terminalGOSTCSACCCUL |
| درجه IP محافظت | IP20 |
| درجه آلودگی | 2 conforming to EN/IEC 60947-4-2 |
| مقاومت در برابر لرزش | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-61.5 mm peak to peak (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| مقاومت در برابر ضربه | 15 gn for 11 ms conforming to EN/IEC 60068-2-27 |
| رطوبت نسبی | 5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
| دمای هوای محیط برای کار | -10…40 °C (without derating)40…50 °C (with current derating of 2 % per °C) |
| دمای هوای محیط برای ذخیره سازی | -25…70 °C conforming to EN/IEC 60947-4-2 |
| ارتفاع عملیاتی | <= 1000 m without derating> 1000 m with current derating of 2.2 % per additional 100 m |
ضمانت های پایداری محصول Offer Sustainability سافت استارتر اشنایدر مدل ATS01N109FT
| REACh فاقد SVHC | Yes |
| بخشنامه RoHS اتحادیه اروپا | Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration |
| عاری از فلزات سنگین سمی | Yes |
| بدون مرکوری | Yes |
| اطلاعات معافیت RoHS | Yes |
| مقررات RoHS چین | China RoHS declaration |
| مشخصات بخشنامه | End of Life Information |
| WEEE | The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins |
| ضمانتنامه | 18 months |
جهت مشاوره و انتخاب سافت استارتر مناسب و سایر لوازم صنعتی تابلویی و اتوماسیون با گروه صنعتی سیانکو تماس بگیرید.گروه صنعتی سیانکو بعنوان نماینده رسمی اشنایدر الکترونیک در ایران ، در حوزه تامین و عرضه محصولات و ابزار های اندازه گیری و برق صنعتی و نمایندگی محصولات برند زیمنس و اشنایدر خصوصا سافت استارتر های اشنایدر فعالیت مینماید.
