محافظت از موتور در برابر جریان حرارتی و مغناطیسی
قابل قطع و وصل زیر بار
بدون نیاز به کنتاکتور جهت فرمان دادن
تحمل جریان شدید الکتروموتور را در زمان راه اندازی بدون قطع شدن
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

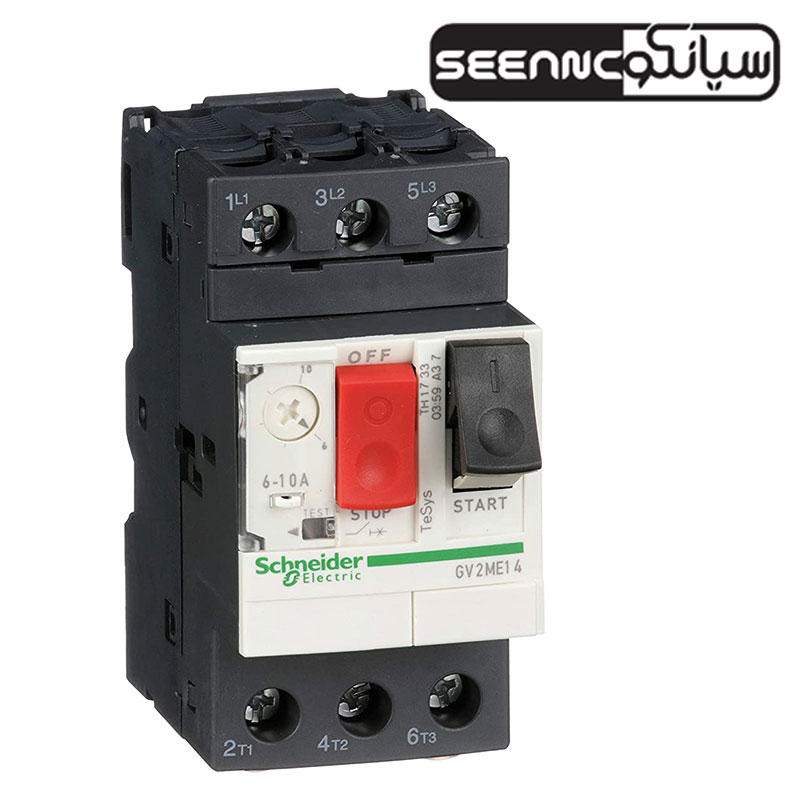

معرفی خرید و قیمت کلید حرارتی محافظ موتور نمایندگی اشنایدر فرانسه مدل Schneider GV2ME14
استارت و محافظ و ایزوله دستی Schneider GV2ME14، کنترل دستی موتور و محافظت از موتورهای شما در برابر خطاهایی مانند اضافه بار ولتاژ بالا ، اتصال کوتاه یا خاموش شدن رله ، در عصری که هر زمان خرابی می تواند برای یک تجارت و فعالیت آن مضر باشد، امری حیاتی است. استارت دستی سه قطب با درجه بندی اسب بخار است. استارت دستی توسط دکمه های فشار کار می کند.کلید حرارتی محافظ اشنایدر از محصولات TeSys GV2 است که جهت کنترل زمان شروع و توقف، کنترل جریان شدید موتور در زمان راه اندازی، جلوگیری از تک فاز شدن و افت ولتاژ موتور و همچنین کنترل چرخش موتور است. کلید حرارتی مغناطیسی Schneider GV2ME14 دارای قابلیت تنظیم حفاظت جریان حرارتی از 6 تا 10 آمپر است.بنابراین از این کلید می توان برای موتورهای با رنج جریان 6 تا 10 استفاده کرد.
توان قابل قبول این کلید حرارتی برای فرکانس 50 یا 60 هرتز و در ولتاژ 400/415 ولت متناوب برابر 3 و 4 کیلووات است. همچنین برای ولتاژ 690 متناوب توان قابل قبول5.5 تا 7.5 کیلووات می باشد.
گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برندهای معتبر بین المللی انواع رله،کلید حرارتی و کامپکت، سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند.
ویژگی ها و خصوصیات فنی کلید حرارتی محافظ موتور نمایندگی اشنایدر مدل Schneider GV2ME14
امکان قطع دستی مدار وجود دارد.
دارای ۳ فاز قدرت است ورودی به برق و خروجی آن به موتور وصل می شود.
در برابر جریان حرارتی و مغناطیسی از موتور محافظت می کند.
جریان شدید الکتروموتور را در زمان راه اندازی بدون قطع شدن کلید تحمل می کند
این کلید در سری GV2 قرار دارد.
دارای شستی قطع و وصل یا کلید 0 – 1 برای کنترل دستی می باشد.
مانند بیمتال ها دارای درجه تنظیم جریان می باشد ( درجه آن را معمولاً 10 درصد بیشتر از جریان نامی موتور تنظیم می کنند. )
دارای کلید تست برای تست سالم بودن کلید می باشد.
قابل قطع و وصل زیر بار می باشد.
در صورت ایجاد اضافه بار موتور را مستقیم قطع می کنند و نیاز به کنتاکتور جهت فرمان دادن ندارند.
جدول مشخصات کلید حرارتی محافظ موتور اشنایدر فرانسه مدل Schneider GV2ME10
|
TeSys |
سری محصولات |
|
TeSys GV2 |
نام محصول |
|
GV2ME-GV2ME14 |
نام کوتاه محصول به همراه پارت نامبر |
|
Motor |
کاربرد محصول |
|
Thermal-Magnetic |
تکنولوژی واحد قطع کننده |
|
3P |
پل ها |
|
Ac |
نوع شبکه |
|
AC-3 conforming to IEC 60947-4-1 Category A conforming to IEC 60947-2 |
رده استفاده از دستگاه |
|
50/60 Hz conforming to IEC 60947-4-1 |
فرکانس شبکه |
|
Clipped on 35 mm symmetrical DIN rail Screwed on panel (with adaptor plate) |
مد نصب |
|
Any position |
موقعیت کاری |
|
3 kW at 400/415 V AC 50/60 Hz 4 kW at 400/415 V AC 50/60 Hz 4 kW at 500 V AC 50/60 Hz 7.5 kW at 690 V AC 50/60 Hz 5.5 kW at 500 V AC 50/60 Hz 5.5 kW at 690 V AC 50/60 Hz |
توان مصرف کننده بر حسب KW |
|
3 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2 15 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 10 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 |
ظرفیت مدار قطع کننده |
|
100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2 75 %at 690 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 |
[Ics] نرخ ظرفیت جریان در هنگام قطع اتصال کوتاه |
|
Push-button |
نوع کنترل |
|
10 A |
[In] نرخ جریان |
|
6…10 A |
محدوده محافظت گرمایی قابل انتخاب |
|
138 A |
جریان قطع کننده مغناطیسی |
|
690 V AC 50/60 Hz conforming to IEC 60947-2 |
[Ue] نرخ ولتاژ کاری |
|
690 V AC 50/60 Hz conforming to IEC 60947-2 |
[Ui] نرخ عایق بندی ولتاژ |
|
10 A conforming to IEC 60947-4-1 |
[Ith] جریان گرمایی قراردادی |
|
6 kV conforming to IEC 60947-2 |
[Uimp] ولتاژ ضربه |
|
2.5 W |
توان اتلافی بر هر پل |
|
100000 cycles |
چرخه مکانیکی |
|
100000 cycles AC-3 at 440 V |
چرخه الکتریکی |
|
25 cyc/h |
ماکزیمم نرخ کاری |
|
1.7 N.m on screw clamp terminals |
نیروی گشتاور |
|
Yes conforming to IEC 60947-1 |
پایداری عایق |
|
Yes conforming to IEC 60947-4-1 |
تشخیص خرابی فاز |
|
3.5 in (89 mm) |
ارتفاع |
|
1.77 in (45 mm) |
عرض |
|
3.08 in (78.2 mm) |
عمق |
|
0.57 lb(US) (0.26 kg) |
وزن کلی |
|
EN 60204 IEC 60947-1 IEC 60947-2 IEC 60947-4-1 NF C 63-120 NF C 63-650 NF C 79-130 UL 508 VDE 0113 VDE 0660 CSA C22.2 |
استاندارد ها |
|
ATEX BV CCC CEBEC CSA DNV EZU GL LROS (Lloyds register of shipping) RINA SETI TSE UL EAC |
تاییدیه محصول |
|
TH |
Protective Treatment |
|
IP20 conforming to IEC 60529 |
IP محافظت |
|
IK04 |
IK درجه محافظت |
|
-4…140 °F (-20…60 °C) |
دمای کاری |
|
-40…176 °F (-40…80 °C) |
مقاومت دستگاه در برابر دما |
|
1760 °F (960 °C) conforming to IEC 60695-2-1 |
مقاومت در برابر اتش |
|
6561.68 ft (2000 m) |
ارتفاع کاری |
