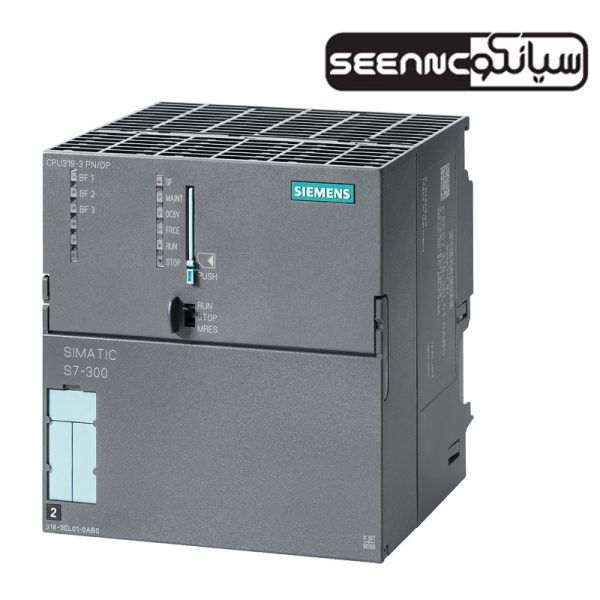

پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP

تماس بگیرید

پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP

 سریعترین پردازنده S7-300 با یک حافظه برنامه بزرگ است. این در سیستم یک کارخانه حاوی ساختارهای توزیع خودکار به جز ورودی و خروجی متمرکز مورد استفاده قرار می گیرد. برای مثال، به عنوان یک کنترل کننده مرکزی در خطوط تولید یا به عنوان یک کنترل کننده ماشین با نیازهای سرعت بالا مورد استفاده قرار می گیرد.


  • ۷ روز ضمانت بازگشت
  • پشتیبانی ۲۴ ساعته
  • ضمانت اصل‌بودن کالا
  • تحویل اکسپرس
  • پرداخت در محل

توضیحات

پی ال سی زیمنس مدل SIMATIC S7-300 CPU 319-3 PN/DP

پی ال سی PLC  کمپانی زیمنس مدل  SIMATIC S7-300 CPU 319-3 PN/DP یکی از کنترل کنندهای منطقی و قابل برنامه ریزی کمپانی  معروف زیمنس از خانواده S7-300 است  که قابلیت کنترل تجهیزات مکانیکی کارخانه جات و صنایع را به کمک برنامه های منطقی و از پیش طراحی شده برای شما فراهم می کند. PLC S7-300 با بهره گیری از پردازنده های فوق سریع خود اتصال آسان و منطقی بین CPU ، کنتاکتور ها ، رله ها و دیگر تجهیزات موجود در تابلوی برق صنعتی و در نهایت دستگاه شما را به وسیله ترمینال های ورودی و خروجی خود فراهم می کند همچنین پی ال سی ها قادرند از طریق پورت های ارتباطی خود با دیگر تجهیزات تعامل کنند تا کنترل دقیق تری بر تجهیزات و محیط کاری حاکم شود.

 پی ال سی های زیمنس آلمان با دریافت اطلاعات ورودی دستگاه ها از طریق ترمینال های ورودی و پردازش سریع اطلاعات سپس انتقال این اطلاعات بر اساس برنامه از پیش تعیین شده  و دستورات موجود در حافظه به ترمینال های خروجی در نهایت رله ها و کنتاکتور ها و نیز پورت های ارتباطی  صنعتی خود فرآیند اتوماسیون و کنترل اتوماتیک تجهیزات صنعتی را برای شما بر ارمغان می آورد. امروزه PLC های کمپانی زیمنس با قابلیت اطمینان بالا در  تمامی صنایع نظیر صنایع اتومبیل سازی، لاستیک سازی، فرآوری پلاستیک و سایر مواد، صنایع شیمیایی و غذایی، صنعت حمل و نقل ، تولید و تبدیل انرژی نظیر صنایع هسته ای و … وتمامی صنایع سبک و سنگین در سرتاسر جهان گامی بلندی برای اتوماسیون صنعتی برداشته است.

انواع پی ال سی های زیمنس خانواده SIMATIC S7-300   که 7 پردازنده نیز برای محدوده دمای محدوده دمای -25 تا +60 درجه سانتیگراد موجود است با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه های مختلف که Cpu های استاندارد شامل (CPU 312, CPU 314, CPU 315-2 DP, CPU 315-2 PN/DP , CPU 317-2 DP, CPU 317-2 PN/DP, CPU 319-3 PN/DP) و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

ویژگی های فنی  پی ال سی زیمنس مدل SIMATIC S7-300 CPU 319-3 PN/DP

  • بررسی اجمالی:

پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP با دارا بودن سرعت بالای اجرای دستورات ،حجم بالای حافظه برنامه و بصورت متمرکز در ورودی و خروجی ها می باشد و در سیستم هایی که دارای ساختار اتوماسیون توزیع شده می باشند قابلیت اجرا دارد ، در ماشین آلات ویژه و ساخت و ساز کارخانه به عنوان کنترل کننده مرکزی در خط تولید با  ورودی و خروجی مرکزی و توزیع شده PROFIBUS و PROFINET استفاده می شود .

رابط PROFINET با سوئیچ 2 پورت
سرور وب یکپارچه با امکان ایجاد صفحات وب تعریف شده توسط کاربر
هوش توزیع شده در اتوماسیون مبتنی بر جزء (CBA) PROFINET است

به صورت اختیاری از ابزارهای مهندسی SIMATIC پشتیبانی می کند
برای استفاده از CPU -SIMATIC Micro Memory Card مورد نیاز است .

کاربرد



پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP سریعترین پردازنده S7-300 با یک حافظه برنامه بزرگ است. این در سیستم یک کارخانه حاوی ساختارهای توزیع خودکار به جز ورودی و خروجی متمرکز مورد استفاده قرار می گیرد. برای مثال، به عنوان یک کنترل کننده مرکزی در خطوط تولید یا به عنوان یک کنترل کننده ماشین با نیازهای سرعت بالا مورد استفاده قرار می گیرد.

اتواسیون توزیع شده آن را مناسب برای استفاده از ابزارهای مهندسی SIMATIC مناسب می کند، به عنوان مثال:

برنامه نویسی با SCL
برنامه نویسی توالی با S7-GRAPH
علاوه بر این، پردازنده یک پلت فرم ایده آل برای انجام وظایف تکنولوژیکی نرم افزاری ساده است، به عنوان مثال:

کنترل حرکت با کنترل آسان حرکت
حل وظایف کنترل حلقه بسته با استفاده از بلوک های STEP 7 یا نرم افزار کنترل زمان کنترل PID استاندارد / مدولار
با استفاده از SIMATIC S7-PDIAG می توان عیب یابی های سیستم  پیشرفت فرایند را به دست آورد.

به عنوان یک نتیجه از امکانات ارتباطی یکپارچه CPU، راه حل های اتوماسیون شبکه بدون اجزای اضافی قابل اجرا می باشد .

طراحی پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP مجهز به موارد زیر است :

پردازنده ی چند هسته ای
عملکرد پردازش فرماندهی بالا و عملکرد ارتباطی
2 مگابایت حافظه کاری (به دستورالعمل تقریبی 680 کیلو بایت)؛
حافظه گسترده ای برای اجزای برنامه مربوط به اجرای برنامه های زیادی برای کاربر فراهم می کند. SIMATIC Micro Memory Cards (حداکثر 8 مگابایت) همانطور که بارگذاری حافظه برای برنامه نیز پروژه را در پردازنده ذخیره می کند (همراه با نمادها و جزئیات) و نیز می تواند برای ذخیره سازی داده ها و مدیریت دستور العمل ها استفاده شود.
قابلیت انعطاف پذیر؛حداکثر 32 ماژول (چهار لایه پیکر بندی )

رابط MPI / DP ترکیبی

  • اولین اینترفیس یکپارچه MPI / DP می تواند به طور همزمان 32 اتصال به S7-300 / 400 یا اتصالات به PG، PC، OP را تنظیم کند. از اتصالات، یکی به طور دائمی برای دستگاه های برنامه نویسی و یکی برای OP استفاده می شود.
    MPI از یک شبکه ساده تا 32 CPU بیش از \”ارتباطات داده های جهانی\” پشتیبانی می کند.
    این رابط را می توان از MPI به رابط DP دوباره تنظیم کرد.
  • رابط PROFIBUS DP:

  • PROFIBUS DP V1 استاندارد به طور کامل پشتیبانی می شود. این امر دامنه DP V1 برد برد را از لحاظ قابلیت تشخیص و پارامتر کردن افزایش می دهد.

رابط DP؛

  • دومین رابط یکپارچه DP می تواند به تعداد 32 اتصال به طور همزمان به S7-300 / 400 یا اتصالات به PG، PC، OP را ایجاد کند. یکی از اتصالات دائمی برای PG و یکی برای OP است.
    رابط DP می تواند به عنوان DP master یا DP slave استفاده شود. بردگان PROFIBUS DP را می توان در حالت iozochronous در این رابط استفاده کرد. PROFIBUS DP V1 استاندارد به طور کامل پشتیبانی می شود. این امر دامنه DP V1 برد برد را از لحاظ قابلیت تشخیص و پارامتر کردن افزایش می دهد.
  •

رابط اترنت

  • سومین رابط یکپارچه CPU 319-3 PN / DP یک رابط PROFINET با سوئیچ 2 پورت مبتنی بر Ethernet TCP / IP است. این پروتکل های زیر را پشتیبانی می کند:
    ارتباط S7 برای ارتباط داده بین کنترل کننده های SIMATIC
    ارتباط PG / OP برای برنامه نویسی، راه اندازی و تشخیص از طریق STEP 7
    ارتباط PG / OP برای اتصال به HMI و SCADA
    ارتباطات TCP / IP، UDP و ISO-on-TCP (RFC1006) را از طریق PROFINET باز کنید
    SIMATIC NET OPC-Server برای برقراری ارتباط با کنترل کننده های دیگر و دستگاه های I / O با CPU خود

توابع :

  • توابع به کار گرفته شده در پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP :
    حفاظت از رمز عبور؛
    یک مفهوم رمز عبور برنامه کاربر را از دسترسی غیر مجاز محافظت می کند.
    رمزگذاری بلوک؛
    توابع (FCs) و بلوک های عملکرد (FBs) می تواند در پردازنده در فرم رمزگذاری شده با استفاده از حریم خصوصی S7 بلوک برای محافظت از دانش فنی نرم افزار ذخیره می شود.
    تشخیص بافر؛
    آخرین رویداد 500 خطا و وقفه در یک بافر برای اهداف تشخیصی ذخیره می شود، که 100 مورد آن به صورت بی وقفه ذخیره می شوند.
    نسخه پشتیبان تهیه پشتیبان بدون مراقبت؛
    CPU به طور خودکار تمام داده ها (تا 700 کیلو بایت) را در صورت خرابی قدرت ذخیره می کند، به طوری که وقتی داده ها در زمان بازگشت انرژی بدون تغییر باقی می مانند.
    خصوصیات قابل تنظیم
  • پیکربندی S7 و همچنین ویژگی های آن و پاسخ CPU می تواند با استفاده از STEP 7 پارامتر بندی شود:

عمومی:

  • تعریف نام و تعیین موقعیت

راه اندازی ؛

  • تعریف ویژگی های راه اندازی CPU و زمان نظارت
  • وقفه حالت مصنوعی متوقف می شود؛
  • تنظیم سیستم اصلی DP، تعداد تصویر فرایند فرعی و زمان تاخیر
  • حافظه چرخه / ساعت؛
  • مشخصات حداکثر زمان چرخه و بار. تنظیم آدرس حافظه ساعت. فعال کردن ارتباط HMI اولویت بندی شده

قدرت نگهداری ؛

  • تنظیم مناطق حراست
  • ساعت متوقف می شود
  • تنظیم تاریخ شروع، زمان شروع و دوره ای
  • مانع از انفجار
  • تنظیمات دوره ای

تشخیص سیستم؛

  • تعیین دست زدن و محدوده آلارم های تشخیصی

ساعت؛

  • تنظیم نوع هماهنگ سازی در AS یا MPI

سطح حفاظت؛

  • مشخص کردن حقوق دسترسی به برنامه و داده ها

ارتباطات ؛

  • رزرو منابع اتصال

وب

  • تنظیمات سرور وب CPU
  • رابط MPI / PROFIBUS DP؛
  • تنظیم نوع رابط تعیین آدرس گره پارامتر کردن حالت عملیات و تنظیم مناطق انتقال در مورد PROFIBUS DP. تنظیم هماهنگ سازی زمان
  • اینترفیس master / slave PROFIBUS DP؛
  • تخصیص آدرس کاربر برای توزیع I / O. پارامتر کردن حالت عملیات و تنظیم مناطق انتقال در مورد PROFIBUS DP. تنظیم هماهنگ سازی زمان

رابط PROFINET ؛

  • تنظیم آدرس تنظیم پارامترهای PROFINET، عملکرد I-Device، نوع هماهنگ سازی در PROFINET، هماهنگ سازی زمان با استفاده از روش NTP، افزونگی رسانه ها و عملکرد KeepAlive. تنظیم پورت 1 و پورت 2
  • نمایش و اطلاعات توابع



نشانگر وضعیت و خطا؛

  • LED ها نشان می دهد سخت افزار، برنامه نویسی، زمان، خطاهای I / O و خطوط اتوبوس و وضعیت های عملیاتی مانند RUN، STOP و راه اندازی. علاوه بر این، الزامات تعمیر و نگهداری نمایش داده می شود
  • توابع تست؛
  • PG برای نشان دادن حالت سیگنال در هنگام اجرای برنامه استفاده می شود، برای تغییر متغیرهای فرایند به طور مستقل از برنامه کاربر و خروجی محتویات حافظه پشته.
  • توابع اطلاعات؛
  • PG می تواند مورد استفاده قرار گیرد برای به دست آوردن اطلاعات در مورد ظرفیت حافظه و حالت عامل CPU، بارگذاری در حال حاضر از کار و حافظه بار، زمان چرخه در حال حاضر و محتوای بافر محرمانه در متن ساده است.

توابع ارتباطی یکپارچه

  • ارتباط PG / OP
  • ارتباطات داده های جهانی
  • ارتباط پایه S7
  • ارتباط S7
  • ارتباط S5 سازگار است
  • مسیریابی
  • ردیابی رکورد داده
  • PROFIBUS DP Master / برده
  • ارتباطات را از طریق TCP / IP، UDP و ISO-on-TCP (RFC1006) باز کنید
  • PROFINET IO کنترل کننده
  • PROFINET I دستگاه
  • PROFINET CBA
  • وب سرور

توابع سیستم

پردازنده  بسیاری از توابع سیستم گسترده را برای  عیب یابی، پارامتر، هماهنگ سازی، هشدار، اندازه گیری زمان و غیره فراهم می کند.



مشخصات عمومی پی ال سی زیمنس مدل SIMATIC S7 CPU 319-3 PN/DP

پی ال سی مدل SIMATIC S7 CPU 319-3 PN/DP
نسخه نرم افزار V 3.2
بسته برنامه نویسی STEP 7 V5.5 or high
منبع تغذیه 24 ولت DC
توان 14 وات
حافظه کاری 2048 کیلوبایت
قابلیت حافظه جانبی دارد
RAM مجتمع، حداکثر پشتیبان گیری 512 کیلوبایت
کانال های دیجیتال 536   65
کانال های آنالوگ 096   4
کانال های دیجیتال 536   65
کانال های  آنالوگ 096   4
تعداد بلوک (کل) 096  4 ؛ DB) ها، FC ها، FB ها)؛ حداکثر تعداد بلوک های قابل بارگذاری را می توان با استفاده از MMC کاهش داد.
تعداد شمارنده ها 2048
زمان پردازش پردازنده
برای عملیات بیت،      0.004   میکرو ثانیه
برای عملیات کلمه،      0.01    میکروثانیه
برای ارقام نقطه ثابت،      0.01    میکروثانیه
برای حساب حسابی شناور،      0.04    میکروثانیه
ابعاد عرض  120 میلیمتر
ارتفاع 125 میلیمتر
عمق   130 میلیمتر

وزن

وزن تقریبی 1250 گرم
