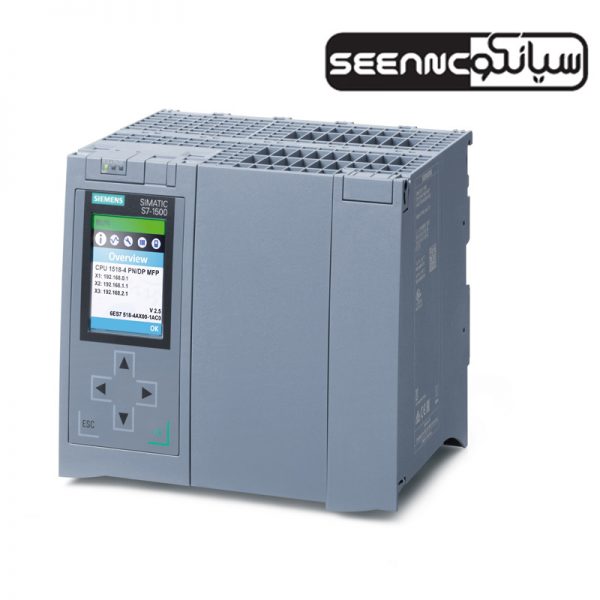

پی ال سی زیمنس مدل SIMATIC S7 CPU 1518-4 PN-DP MPF



تماس بگیرید

یک پردازنده قدرتمند:CPU زمان اجرای دستور را به عنوان 1 نان در هر دستورالعمل باینری بدست می آورد

یک حافظه کاری گسترده:4 مگابایت برای برنامه، 20 مگابایت برای داده ها، 50 مگابایت برای کتابخانه تابع CPU (“کتابخانه تابع CPU در زمان اجرای CPU” به کد C / C ++ اشاره دارد که همزمان در Runtime PLC اجرا می شود)، 500 مگابایت برای زمان اجرای نرم افزار ++ C / C

کارت های حافظه سیماتیک(حداقل 2 گیگابایت) به عنوان حافظه رم را در دستذس قرار می دهد که امکان کارکرد اضافی مانند ورود داده ها و بایگانی را فراهم می کند




اشتراک گذاری با :
  • ۷ روز ضمانت بازگشت
  • پشتیبانی ۲۴ ساعته
  • ضمانت اصل‌بودن کالا
  • تحویل اکسپرس
  • پرداخت در محل

توضیحات

 پی ال سی زیمنس مدل  SIMATIC S7 CPU 1518-4 PN-DP MPF

پی ال سی زیمنس مدل siematic s7 CPU 1518-4 PN-DP MPF قدرتمند ترین و پیشرفته ترین سری پی ال سی های s7  می باشد که با طیف وسیعی از قابلیت ها می توان برای انواع برنامه های کاربردی اتوماسیون در اتوماسیون اتوماتیک، بالاترین عملکرد با قابلیت استفاده عالی را ایجاد نماید . پی ال سی S71500 زیمنس به عنوان مکمل PLC S7 300 و PLC S7 400 در سال ۲۰۱۳ به بازار روانه شد.

جایگزین شدن پورت MPI روی کلیه CPU های سری S7-1500 با پورت پروفی،قابلیت ارتباط از طریق اینترنت برای مانیتورینگ و خطایابی ،دارای توابع PLCopen استاندارد ( مناسب برای کاربردهای کنترل حرکت برای ارتباط با کلیه درایوهای دارای پروتکل PROFIdrive)،دارای توابع PID Control‌ برای سیستم های حلقه بسته ساده ، قابلیت متغیر بودن تعداد پورت PN با توجه به نیاز کاربران ، توانایی کدنویسی به زبان C می باشند .

تکنولوژی های یکپارچه این اتوماسیون مانند کنترل یک پارچه بدون ماژول اضافی که برای اتصال به درایو های انالوگ از بلوک های استاندارد استفاده می کنند قابلیت کنترل حرکت با پشتیبانی از محور های کنترل سرعت ، محور های موقعیت ، عملیات های همزمان و همچنین رمز گذاری های خارجی ،دوربین ها و پروب هامی باشد . توابع بیشتر برای استفاده های پیشرفته را میتوان از طریق ماژول های اختصاصی مورد استفاده قرار داد کارکرد های از جمله شمارش سرعت بالا تشخیص موقعیت یا توابع اندازه گیری برای سیگنال تا 1 مگا هرتز را دارند.

یکپارچگی ایمنی درحفاظت از ماشین آلات و پرسنل از قابلیت های این سری از PLC زیمنس می باشند که با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه ها و نیاز های مختلف طراحی شده که این محصول و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.





ویژگی های فنی  پی ال سی زیمنس مدل  SIMATIC S7 CPU 1518-4 PN-DP MPF

بررسی کلی

      • پی ال سی CPU 1518-4 PN-DP MPF   با یک برنامه بسیار بزرگ و حافظه داده در محدوده محصول S7-1500 Controller برای کاربردهای درخواست شده با شرایط بسیار بالایی در مورد دامنه برنامه، عملکرد و شبکه
      • سرعت پردازش بسیار بالا برای رد و بدل کردن اطلاعات باینری و شناور نقطه( floating-point arithmetic) می باشد که برای وظایف اتوماسیون متقابل در ماشین آلات سری، ماشین آلات ویژه و ساخت و سازدستگاه
      • توابع ++C / C را می توان در Runtime CPU نامگذاری و اجرا کرد.
      • به موازات CPU Runtime یک C / C ++ Runtime اضافی وجود دارد که در آن برنامه های ++C / C بدون تماس  یعنی مستقل، می توانند اجرا شوند.
      • به عنوان کنترل کننده مرکزی در خطوط تولید با ورودی و خروجی های مرکزی و توزیع شده مورد استفاده قرار می گیرد
      • رابط PROFINET IO IRT با سوئیچ 2 پورت
      • PROFINET IO کنترل کننده برای عامل I / O توزیع شده در PROFINET
      • PROFINET I-دستگاه برای اتصال CPU به عنوان یک دستگاه هوشمند PROFINET تحت کنترل کننده SIMATIC یا غیرمیزان PROFINET IO
      • دو رابط دیگر PROFINET با آدرس های جداگانه IP برای جداسازی شبکه:
      • رابط PROFINET X2 می تواند برای اتصال دستگاه های PROFINET IO RT یا ارتباط سریع به عنوان یک دستگاه I استفاده شود. رابط کاربری PROFINET X3 انتقال داده ها را با سرعت 1 گیگابیت در ثانیه تسهیل می کند.
      • اینترفیس Master PROFIBUS DP
      • OPC UA سرور و مشتری به عنوان گزینه زمان اجرا برای اتصال آسان SIMATIC S7-1500 به دستگاه های شخص ثالث / سیستم با توابع:
      • دسترسی OPC UA به داده ها
      • OPC UA امنیت
      • OPC UA روش تماس
      • پشتیبانی از OPC UA مشخصات هماهنگ.
      • حالت یکپارچه مرکزی و توزیع شده در PROFIBUS و PROFINET
      • ویژگی های یکپارچه کنترل حرکت برای کنترل محورهای کنترل سرعت و موقعیت، پشتیبانی از رمزگذار های خارجی، چرخش بین محورهاو پروب ها
      • وب سرور مجتمع برای تشخیص با گزینه ای برای ایجاد صفحات وب تعریف شده توسط کاربر

پلت فرم چند منظوره

با استفاده از پلت فرم چند منظوره (MFP)، قابلیت های بیشتری را می توان در یک ماژول قرار داد. قدرت محاسباتی پی ال سی CPU 1518-4 PN-DP MPF اجازه می دهد تا برنامه های جداگانه قبلی را  در یک پلت فرم مشترک ادغام کند تا با توجه به مطالبات بالا S7-1500 در مورد تعمیر و نگهداری و استحکام آناین بدان معنی است که علاوه بر تابع کنترل، امکان پردازش برنامه های معمولی PC در پلتفرم چند منظوره نیز وجود دارد، به عنوان مثال وظایف که:

نیاز به برنامه ریزی زبان سطح بالابر اساس مدلهای توسعه يافته است باید از طریق پایگاه داده ها حل شود.

بنابراین، علاوه بر اینکه برنامه C / C ++ را در برنامه STEP 7 استاندارد اجرا می کند، پلتفرم چند منظوره CPU 1518-4 PN / DP MFP، یک محیط اضافی مستقل از زمان اجرای مستقل را فراهم می کند تا برنامه های C / C ++ را به صورت موازی اجرا کند به برنامه STEP 7 در صورت لزوم.

برنامه های مستقل کنترل، به عنوان مثال پروتکل مبدل، برنامه های کاربردی پایگاه داده و دیگر موارد می تواند در C / C ++ ایجاد شود. ایجاد این ساده سازی و یا استفاده مجدد از برنامه های کاربردی زبان ویژه مبتنی بر سطح بالا است.

پی ال سی CPU 1518-4 PN / DP MFP دارای ساختار و عملکرد کمیتی CPU 1518-4 PN / DP با توجه به واحد کنترل است. علاوه بر برنامه ایجاد شده توسط کاربر با STEP 7 در TIA Portal، توابع C / C ++ که از طریق SIMATIC ODK 1500S تهیه شده اند می توانند به برنامه استاندارد کاربر متصل شوند. با استفاده از SIMATIC ODK 1500S (ODK – Open Kit Development)، مکانیسم زبان برنامه نویسی سطح بالا، مانند جهت گیری های مورد نظررا همچنین می تواند مورد استفاده قرار گیرد.

علاوه بر این، با بسته نرم افزاری SIMATIC Target 1500STM برای Simulink®، همچنین می توان مدل های پیچیده Simulink را برای استفاده از توسعه مبتنی بر مدل با استفاده از MATLAB و Simulink®، یکپارچه نمود.

توجه داشته باشیدکارت حافظه سیماتیک برای بهره برداری از CPU مورد نیاز می باشد .

طراحی

ویژگی های پی ال سی زیمنس مدل CPU 1518-4 PN-DP MPF :

  • یک پردازنده قدرتمند:
    CPU زمان اجرای دستور را به عنوان 1 نان در هر دستورالعمل باینری بدست می آورد
  • یک حافظه کاری گسترده:
    4 مگابایت برای برنامه، 20 مگابایت برای داده ها، 50 مگابایت برای کتابخانه تابع CPU (“کتابخانه تابع CPU در زمان اجرای CPU” به کد C / C ++ اشاره دارد که همزمان در Runtime PLC اجرا می شود)، 500 مگابایت برای زمان اجرای نرم افزار ++ C / C
  • کارت های حافظه سیماتیک(حداقل 2 گیگابایت) به عنوان حافظه رم را در دستذس قرار می دهد که امکان کارکرد اضافی مانند ورود داده ها و بایگانی را فراهم می کند
  • قابلیت انعطاف پذیری:
    پیکربندی تک لایه با حداکثر 32 ماژول (CPU + 31 ماژول)
نمایش شامل:
  • اطلاعات مرور
  • تنظیم تاریخ و زمان
  • انتخاب حالت عملیاتی
  • تنظیم CPU به تنظیمات کارخانه
  • نسخه پشتیبان تهیه و بازسازی پروژه
  • غیر فعال کردن / فعال کردن صفحه نمایش
  • فعال کردن سطح حفاظت
  • توابع اضافی
  • برنامه نويسي

قابل برنامه ریزی با STEP 7 Professional، V15 و بالاتر

SIMATIC ODK 1500S برای برنامه نویسی C / C ++

SIMATIC Target 1500STM یا Simulink® برای ادغام مدل های پیچیده Simulink

مشخصات فنی پی ال سی زیمنس مدل  SIMATIC S7 CPU 1518-4 PN-DP MPF

 CPU 1518-4 PN-DP MPF SIMATIC S7-1500

نسخه سیستم عامل V2.6
بسته برنامه نویسی  STEP 7 TIA Portal configurable/integrated as of version

V15.1 (FW V2.6) / V15 (FW V2.5) or higher

منبع تغذیه 24 ولت DC
توان مصرفی 29 W
توان تغذیه ورودی از backplane bus 12 W
قطر صفحه نمایش 6.1 cm
حافظه کاری 4 Mbyte (for program) 20 Mbyte (for data)
تعداد شکاف برای حافظه جانبی 1
پشتیبانی از ظرفیت حافظه جانبی 32 Gbyte
زمان پردازش پردازنده
برای عملیات بیت،    1  نانو ثانیه
برای عملیات کلمه،    2  نانو ثانیه
برای ارقام نقطه ثابت،    2  نانو ثانیه
برای حساب حسابی شناور،    6  نانو ثانیه
ابعاد عرض  175 میلیمتر
ارتفاع 147 میلیمتر
عمق   129 میلیمتر
وزنه



وزن تقریبی 2117 گرم
