آموزش فارسی کار با مولتی متر دیجیتال هیوکی 4281

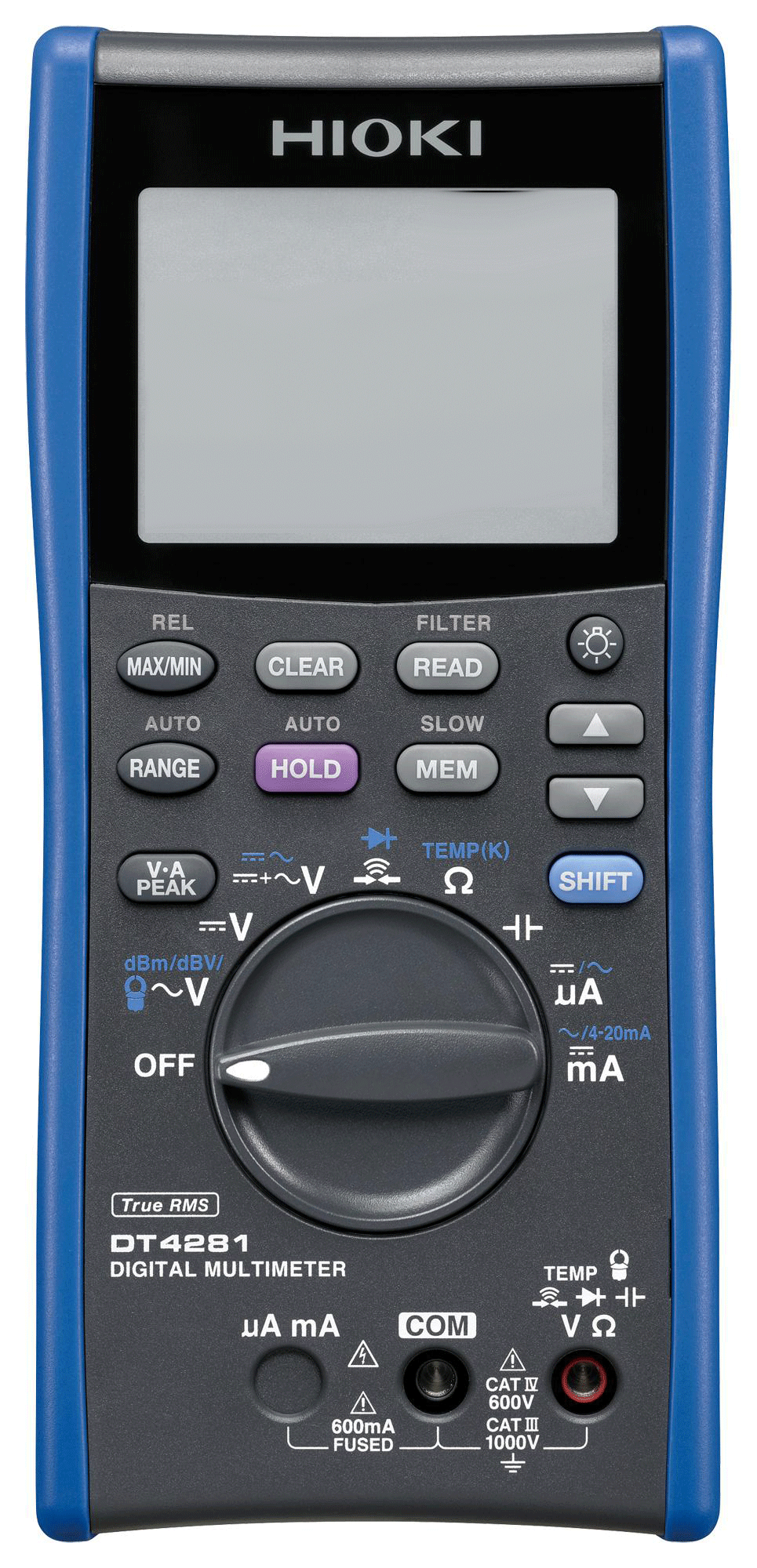

آموزش کار با مولتی متر هیوکی DT4281

برای اندازه گیری کمیت هایی همچون ولتاژ AC وDC  همچنین ترکیب و تفکیک مولفه های ولتاژ تشخیص پیوستگی اتصال سیم ها و اتصال کوتاه مسیرهای عبور مدارات الکترونیکی تست مقاومت و دیودها مختلف کلید سلکتوری را در حالت مورد نظر قرار دهید سپس کانکتور رابط های قرمز رنگ و مشکی را به دستگاه متصل کنید. اکنون مولتی متر دیجیتال هیوکی شما آماده اندازه گیری مقادیر دلخواه انتخاب شده است در هر مرحله با فشردن کلید رنج می توانید دقت اندازه گیری کمیت ها را تغییر داد.

 آموزش-کار-با-مولتی-متر-دیجیتال

اندازه گیری دما به وسیله پراب ترموکوپل نوع K در مولتی متر دیجیتال

برای اندازه دما توسط مولتی متر هیوکی ابتدا کلید سلکتوری را در حالت اندازه گیری مقاومت قرار دهید سپس با فشردن دکمه شیفت  حالت اندازه گیری دما را انتخاب کنید. بعد از انجام مراحل ذکر شده پراب مخصوص ترموکوپل را با پلاریته صحیح به حفره های مشخص شده مطابق با شکل متصل کنید. به هنگام اتصال صحیح و تشخیص مولتی متر هیوکی در اتصال ترموکوپل  واژه OPEn روی صفحه نمایش ظاهر می شود حالا دستگاه آماده اندازه گیری مقادیر دمایی در معرض ترموکوپل است.

مولتی-متر-دیجیتال-هیوکی

اندازه گیری ظرفیت خازنی توسط مولتی متر دیجیتال

کلید سلکتوری را در حالت اندازه گیری خازن مطابق با شکل قرار دهید. سپس برای اندازه گیری ظرفیت در خلزن های الکترولیتی که دارای پلاریته مثبت و منفی هستند رابط قرمز رنگ را به پلاریته مثبت و رابط مشکی رنگ را به پلاریته منفی متصل کنید. دقت کنید در صورت اندازه گیری مقدار ظرفیت روی مدار ها امکان پذیر نیست و ممکن است ناشی از تاثیرات مدار باشد.

مولتی-متر-دیجیتال-هیوکی

اندازه گیری هدایت الکتریکی به وسیله مولتی متر دیجیتال

کنداکتنس یا همان هدایت الکتریکی به قسمت حقیقی از معادله ادمیتانس گفته می شود که در حالت حقیقی  با نادیده گرفتن قسمت موهومی به صورت  G=1/Rنمایش داده می شود.

Y=1/Z=1/(R+jX)=G+jB

دقت کنید واحد  اندازه گیری این کمیت نانو زیمنسnS است. به عنوان مثال داریم.

در هنگام اندازه گیری هدایت الکتریکی یک مقاومت 50 مگا اهمی  برابر G=1/50MΩ=20nS است.

برای اندازه گیری کمیت هدایت الکتریکی با مولتی متر هیوکی مطابق با شکل کلید سلکتوری را در حالت اندازه گیری خازن قرار دهید سپس کلید شیفت را فشار دهید. در این هنگام مولتی متر دیجیتال آماده اندازه گیری کمیت هدایت الکتریکی برحسب نانو زیمنس است.

مولتی-متر-دیجیتال-هیوکی

اندازه گیری جریان به وسیله مولتی متر دیجیتال هیوکی

جهت اندازه گیری جریان توسط مولتی متر دیجیتال دقت داشته باشید که اتصال رابط ها بایستی به صورت سری برقرار شود.

برای اندازه گیری مقادیر جریان در رنج های مختلف کلید سلکتوری را در حالت مورد نظر قرار دهید و در هر مرحله با فشردن کلید شیفت  واقع بر روی مولتی متر دیجیتال هیوکی حالت را از DC به AC تغییر دهید. در انجام اندازه گیری ها به جدول و تصاویر جهت یادگیری بهتر مراجعه کنید.

مولتی-متر-دیجیتال-هیوکی

اندازه گیری مقدار میکرو آمپر توسط مولتی متر دیجیتال هیوکی

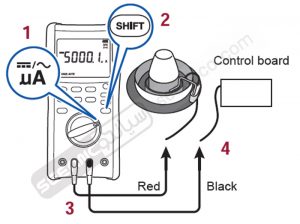

برای اندازه گیری کمیت میکرو آمپر مطابق با عکس زیر کلید سلکتوری را در حالت اندازه گیری میکرو آمپر قرار دهید. مشاهده می کنید که به هنگام چرخاندن سلکتور حفره مورد نظر باز می شود. ( دقت کنید به هنگام چرخاندن سلکتور، کانکتور قرمز رنگ داخل حفره نباشد چون احتمال شکستگی و آسیب به کلید سلکتوری در اثر سفت بودن کلید وجود دارد.) حال رابط های اندازه گیری را در جای خود مستقر کنید. توجه داشته باشید مولتی متر دیجیتال هیوکی در حالت پیش فرض در حال اندازه گیری جریان DC می باشد در هر مرحله برای اندازه گیری مقادیر متناوب جریان کلید شیفت را فشار دهید.

    مولتی-متر-دیجیتال-هیوکی

اندازه گیری مقادیر  جریان بر حسب آمپر توسط مولتی متر هیوکی

مجددا پراب قرمز رنگ را از حرفه خارج  کنید کلید سلکتوری را در حالت آمپر مطابق با شکل قرار دهید. حرفه مورد نظر برای قرار گیری رابط باز می شود، کنکتور را متصل کنید اکنون مولتی متر دیجیتال آماده اندازه گیری می باشد. برای اندازه گیری مقادیر متناوب کلید شیفت را فشار دهید.

   مولتی-متر-دیجیتال-هیوکی

 اندازه گیری مقادیر جریان در محدوده میلی آمپر

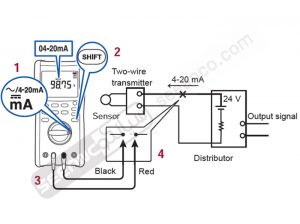

جهت اندازه گیری مقادیر میلی آمپر مطابق با  دستور العمل  موجود در عکس عمل کنید.

  مولتی-متر-دیجیتال-هیوکی

کار با کلمپ آمپر متر در مولتی متر دیجیتال هیوکی DT4281

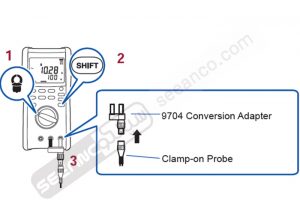

اندازه گیری جریان به کمک گیره کلمپی یکی از ویژگی های منحصر به فرد مولتی متر دیجیتال هیوکی DT4281 است که طراحان بر روی این مولتی متر دیجیتال پیشرفته قرار داده اند. جهت استفاده از این خاصیت ابتدا سلکتور را در حالت اندازه گیری ولتاژ AC  تنظیم کنید. سپس کلید شیفت را فشار دید. به هنگام فشار دادن کلید شیفت علامت کلمپ برای روی صفح نمایش ظاهر می شود در مرحله بعد کانکتور تبدیل دو سر مخصوص اتصال را به حفره های مشخص شده متصل کنید. مرحله بعدی پراب کلمپ را به تبدیل متصل کنید

  مولتی-متر-دیجیتال-هیوکی

حالا  با تغییر رنج روی کلمپ  مطابق با شکل رنج اندازه گیری آمپر سنج تغییر می کند. و دستگاه آماده استفاده است.

  مولتی-متر-دیجیتال-هیوکی

در هنگام استفاده از کلمپ آمپر مترها نحوه صحیح قرار گیری سیم در داخل کلمپ دقت کنید.

  مولتی متر کلمپی
