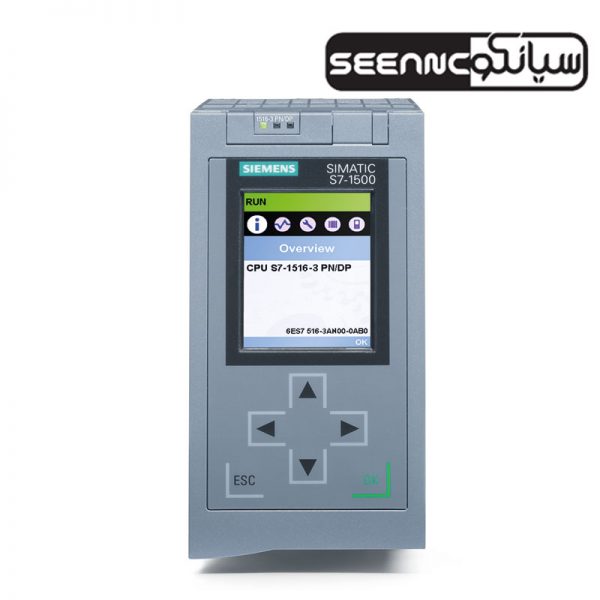

پی ال سی زیمنس مدل SIMATIC S7- CPU 1516-3 PN/DP

پی ال سی  CPU 1516-3 PN/DP زیمنس مدل siematic s7  1500    قدرتمند ترین و پیشرفته ترین سری پی ال سی های s7  می باشد که با طیف وسیعی از قابلیت ها می توان برای انواع برنامه های کاربردی اتوماسیون در اتوماسیون اتوماتیک، بالاترین عملکرد با قابلیت استفاده عالی را ایجاد نماید .این سیستم در حالت مدولار و مقیاس پذیر و با سطح حفاظت IP 20  می باشد . پرتال اتوماسیون کاملا مجتمع  می توان با نرم افزار STEP 7 Professional V12 و یا ورژن های جدید تر پیکربندی شود .

CPU های این مدل از پی ال سی S7  سری ۱۵۰۰( CPU 1516-3 PN/DP )مجهز به صفحه نمایش می باشند. پی ال سی S71500 با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه ها و نیاز های مختلف طراحی شده که این محصول و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

ویژگی های فنی  پی ال سی زیمنس مدل SIMATIC S7 CPU 1516-3 PN/DP

پی ال سی  CPU 1516-3 PN/DP با یک برنامه بزرگ و حافظه داده در محدوده محصول کنترل کننده S7-1500 برای برنامه های کاربردی با نیازهای بالا در مورد دامنه برنامه و شبکه.

  • سرعت پردازش متوسط ​​و بالا برای حسابهای باینری و شناور نقطه ( floating-point arithmetic)
  • به عنوان کنترل کننده مرکزی در خطوط تولید باورودی وخروجی های مرکزی و توزیع شده مورد استفاده قرار می گیرد
  • رابط PROFINET IO IRT با سوئیچ 2 پورت
  • PROFINET IO کنترل کننده برای عامل ورودی و خروجی های توزیع شده در PROFINET.
  • PROFINET I-دستگاه برای اتصال CPU به عنوان یک دستگاه هوشمند PROFINET تحت کنترل کننده SIMATIC یابدون کنترلر  SIEMENS PROFINET IO
  • رابط اضافی PROFINET با آدرس IP جداگانه برای جداسازی شبکه، برای اتصال بیشتر دستگاه های PROFINET IO RT یا برای ارتباطات با سرعت بالا به عنوان یک دستگاه I
  • اینترفیس Master PROFIBUS DP
  •  سرور UA و کاربری به عنوان زمان اجرا برای اتصال آسان SIMATIC S7-1500 به دستگاه های شخص ثالث / سیستم با توابع:
  • دسترسی OPC UA به داده ها
  • OPC UA امنیت
  • OPC UA روش تماس
  • پشتیبانی از OPC UA مشخصات هماهنگ.
  • حالت متقارن مرکزی و توزیع شده در PROFIBUS و PROFINET
  • ویژگی های یکپارچه کنترل حرکت برای کنترل محورهای سرعت و موقعیت، پشتیبانی از رمزگذار های خارجی، و پروب ها
  • وب سرور مجتمع برای تشخیص با گزینه ای برای ایجاد صفحات وب تعریف شده توسط کاربر

توجه داشته باشید کارت حافظه سیماتیک برای بهره برداری از CPU مورد نیاز می باشد .

کاربرد

  • CPU 1516-3 PN/DP CPU با یک برنامه وسیع و گسترده و حافظه داده برای درخواست وظایف در برنامه های کاربردی می باشد که همچنین شامل سازه های توزیع خودکار در کنار ورودی و خروجی های مرکزی است.
  • این می تواند به عنوان یک کنترل کننده PROFINET IO یا به عنوان اطلاعات توزیع شده (PROFINET I-Device) استفاده شود. رابط یکپارچه PROFINET IO IRT به عنوان سوئیچ 2 پورت طراحی شده است تا یک توپولوژی خطی در سیستم نصب شود.
  • رابط یکپارچه PROFINET با آدرس IP جداگانه می تواند برای جداسازی شبکه استفاده شود، برای مثال، اتصال بیشتر دستگاه های PROFINET IO RT یا ارتباطات با سرعت بالا به عنوان دستگاه .
  •  ورودی و خروجی های توزیع شده می تواند از طریق PROFIBUS از طریق رابط یکپارچه PROFIBUS متصل شود.
  • علاوه بر این، CPU ویژگی های کنترل جامع و همچنین قابلیت اتصال به درایو ها را از طریق بلوک های استاندارد باز شده PLC ارائه می دهد.

طراحی

ویژگی های پی ال سی CPU 1516-3 PN/DP:

  • یک پردازنده قدرتمند:
  • CPU زمان اجرای دستور را تا 10 نانو ثانیه در هر دستورالعمل باینری به دست می آورد.
  • یک حافظه کاری بزرگ:
  • 1 مگابایت برای برنامه، 5 مگابایت برای داده
  • کارت حافظه سیماتیک به عنوان حافظه بار؛
  • اجازه می دهد توابع اضافی مانند datalog و آرشیو در آن ذخیره سازی شوند .
  • قابلیت انعطاف پذیری:
  • پیکربندی تک لایه با حداکثر 32 ماژول (CPU + 31 ماژول)

نمایش با توابع برای  :

  • نمایش اطلاعات جامع نظیر آدرس آی پی رابط کاربری یکپارچه، نام ایستگاه، تعیین سطح بالاتر، تعیین محل، و غیره
  • نمایش و تایید پیام های تشخیصی و کاربرنمایش اطلاعات ماژول
  • نمایش تنظیمات صفحه نمایش
  • نمایش آرم قابل تعریف کاربر
  • تنظیم آدرس های IP
  • تنظیم تاریخ و زمان
  • انتخاب حالت عملیاتی
  • بازنشانی CPU به تنظیمات کارخانه
  • پشتیبان گیری و بازگرداندن پروژه
  • غیر فعال کردن / فعال کردن صفحه نمایش
  • فعال کردن سطح حفاظت
  • رابط PROFINET IO IRT برای اتصال I / O توزیع شده از طریق PROFINET
  • رابط کاربری PROFINET برای جداسازی شبکه
  • رابط PROFIBUS DP برای اتصال I / O توزیع شده از طریق PROFIBUS

برنامه نويسي

برنامه ریزی با STEP 7 Professional، V12 و بالاتر

ابزار انتقال برای انتقال از SIMATIC S7-300 / S7-400 به S7-1500؛ کد برنامه را عمدتا به صورت خودکار تبدیل می کند. کد غیر قابل تبدیل می باشد و می تواند به صورت دستی تنظیم شود.

پروژه STEP 7 V11 همچنان می تواند با STEP 7 V12 در حالت سازگاری مورد استفاده قرار گیرد.

برنامه های اساسی S7-1200 را می توان با کپی کردن به S7-1500 منتقل کرد.



مشخصات عمومی محصول  CPU 1516-3 PN/DP SIMATIC S7-1500 ،
نسخه سیستم عامل V2.6
بسته برنامه نویسی STEP 7 TIA Portal configurable/integrated as of version

V15.1 (FW V2.6)/V13 SP1 Update 4 (FW V1.8) or higher

منبع تغذیه 24 ولت DC
توان مصرفی 7 W
توان تغذیه ورودی از backplane bus 12 W
قطر صفحه نمایش 6.1 cm
حافظه کاری 1 Mbyte (for program) 5 Mbyte (for data)
تعداد شکاف برای حافظه جانبی 1
پشتیبانی از ظرفیت حافظه جانبی 32 Gbyte
زمان پردازش پردازنده
برای عملیات بیت،    10  نانو ثانیه
برای عملیات کلمه،    12  نانو ثانیه
برای ارقام نقطه ثابت،    16  نانو ثانیه
برای حساب حسابی شناور،    64  نانو ثانیه
ابعاد عرض  70 میلیمتر
ارتفاع 147 میلیمتر
عمق   129 میلیمتر
وزنه



وزن تقریبی 845 گرم
