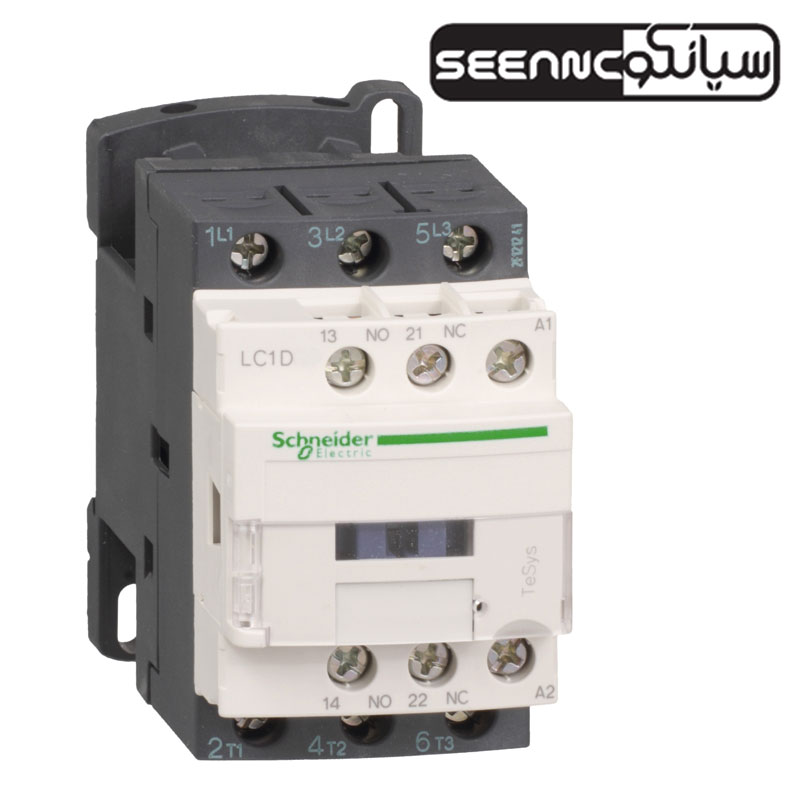

کنتاکتور اشنایدر مدل Schneider LC1D18M7

  • قابلیت کنترل مصرف کننده از راه دور
  • قابلیت کنترل مصرف کننده از چند نقطه
  • عمر بیشتر نسبت به کلید ها
  • قابلیت طراحی مدار فرمان اتوماتیک
  • قطع مدار مصرف کننده در هنگام برق رفتگی
  • حفاظت مناسب از مدارات

به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...

تماس بگیرید

0 نفر در حال مشاهده این محصول هستند!

ارسال رایگان

برای محصولات مختلف

ضمانت اصالت

محصولات اورجینال و گارانتی

پشتیبانی فنی

مشاوره خرید محصول و تعمیرات

تحویل فوری

سریع ترین زمان

معرفی و خرید کنتاکتور اشنایدر مدل Schneider LC1D18M7

کنتاکتور اشنایدر مدل LC1D18M7 از جمله کنتاکتورهای سری TeSyse D اشنایدر است به عنوان یک کلید الکترومغناطیسی در مدارات و ماشین آلات صنعتی به منظور کنترل موتور و بار اهمی استفاده می شود. این مدل کنتاکتور اشنایدر با ولتاژ بوبین 220 ولت، قدرت تحمل شدت جریان 18A را دارد و وضعیت کنتاکت کمکی آن 1 باز و 1 بسته می باشد و یکی از بهترین گزینه ها برای خرید کنتاکتور و استفاده در پروژه ها می باشد.

کنتاکتور اشنایدر مدل LC1D18M7 قابل بهره برداری در مصارف با استانداردهای AC-1 , AC-3 , AC-4 است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 18 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است.

شرکت اشنایدر یک شرکت فرانسوی اما چند ملیتی است که در امور مدیریت انرژی راه حل های اتوماسیون سخت افزار و نرم افزار و همچنین تولید لوازم برق صنعتی و اتوماسیون فعالیت دارد شرکت الکتریکی فرانسوی اشنایدر در سال 2011 درامدی بالغ بر 25 میلیارد دلار داشته است که این شرکت را در رتبه بالایی البته پس از زیمنس قرار می دهد. گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند.

توان موتور قابل اتصال به کنتاکتور 18 آمپر اشنایدر می تواند به صورت زیر انتخاب شود:

• 4KW ، 220-230 VAC ، 50/60 Hz ، مطابق با طببقه بندی مصرف AC-3
• 7.5KW ، 380-400 VAC ، 50/60 Hz ، مطابق با طببقه بندی مصرف AC-3
• 9KW ، 415-440 VAC ، 50/60 Hz ، مطابق با طببقه بندی مصرف AC-3
• 10KW ، 500 VAC ، 50/60 Hz ، مطابق با طببقه بندی مصرف AC-3
• 4KW ، 400 VAC ، 50/60 Hz ، مطابق با طببقه بندی مصرف AC-4

همچنین فیوزهای مرتبط با کنتاکتور 18A اشنایدر مطابق با لیست زیر است:

• فیوز 10 آمپر از نوع gG برای مدار فرمان یا سیگنالینگ مانند کنتاکتورهای 9 و 12 آمپر
• فیوزهای با آمپر بالاتر از کنتاکتورهای 9 و 12 آمپر برای مدار قدرت
• فیوز 50 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 1 برای مدار قدرت
• فیوز 35 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 2 برای مدار قدرت







جدول مشخصات کنتاکتور اشنایدر مدل Schneider LC1D18M7

TeSys

Range

TeSys D

Product name

Contactor

Product or component type

LC1D

Device short name

Resistive load

Motor control

Contactor application

AC-1

AC-4

AC-3

Utilisation category

3P

Poles description

3 NO

Power pole contact composition

Power circuit: <= 690 V AC 25…400 Hz

Power circuit: <= 300 V DC

[Ue] rated operational voltage

18 A (at <60 °C) at <= 440 V AC AC-3 for power circuit

32 A (at <60 °C) at <= 440 V AC AC-1 for power circuit

[Ie] rated operational current

4 kW at 220…230 V AC 50/60 Hz (AC-3)

7.5 kW at 380…400 V AC 50/60 Hz (AC-3)

9 kW at 415…440 V AC 50/60 Hz (AC-3)

10 kW at 500 V AC 50/60 Hz (AC-3)

10 kW at 660…690 V AC 50/60 Hz (AC-3)

4 kW at 400 V AC 50/60 Hz (AC-4)

Motor power kW

1 hp at 115 V AC 50/60 Hz for 1 phase motors

3 hp at 230/240 V AC 50/60 Hz for 1 phase motors

5 hp at 200/208 V AC 50/60 Hz for 3 phases motors

5 hp at 230/240 V AC 50/60 Hz for 3 phases motors

10 hp at 460/480 V AC 50/60 Hz for 3 phases motors

15 hp at 575/600 V AC 50/60 Hz for 3 phases motors

Motor power HP (UL / CSA)

AC at 50/60 Hz

Control circuit type

220 V AC 50/60 Hz

[Uc] control circuit voltage

1 NO + 1 NC

Auxiliary contact composition

6 kV conforming to IEC 60947

[Uimp] rated impulse withstand voltage

III

Overvoltage category

10 A (at 60 °C) for signalling circuit

32 A (at 60 °C) for power circuit

[Ith] conventional free air thermal Current

140 A AC for signalling circuit conforming to IEC 60947-5-1

250 A DC for signalling circuit conforming to IEC 60947-5-1

300 A at 440 V for power circuit conforming to IEC 60947

Irms rated making capacity

300 A at 440 V for power circuit conforming to IEC 60947

Rated breaking capacity

145 A 40 °C – 10 s for power circuit

240 A 40 °C – 1 s for power circuit

40 A 40 °C – 10 min for power circuit

84 A 40 °C – 1 min for power circuit

100 A – 1 s for signalling circuit

120 A – 500 ms for signalling circuit

140 A – 100 ms for signalling circuit

[Icw] rated short-time withstand current

10 A gG for signalling circuit conforming to IEC 60947-5-1

50 A gG at <= 690 V coordination type 1 for power circuit

35 A gG at <= 690 V coordination type 2 for power circuit

Associated fuse rating

2.5 mOhm – Ith 32 A 50 Hz for power circuit

Average impedance

Power circuit: 690 V conforming to IEC 60947-4-1

Power circuit: 600 V CSA certified

Power circuit: 600 V UL certified

Signalling circuit: 690 V conforming to IEC 60947-1

Signalling circuit: 600 V CSA certified

Signalling circuit: 600 V UL certified

[Ui] rated insulation voltage

1.65 Mcycles 18 A AC-3 at Ue <= 440 V1 Mcycles 32 A AC-1 at Ue <= 440 V

Electrical durability

2.5 W AC-10.8 W AC-3

Power dissipation per pole

With

Front cover

PlateRail

Mounting support

CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

Standards

GOSTULRINACCCDNVBVGLCSALROS (Lloyds register of shipping)

Product certifications

Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable endPower circuit: screw clamp terminals 1 cable(s) 1.5…6 mm²flexible without cable endPower circuit: screw clamp terminals 2 cable(s) 1.5…6 mm²flexible without cable endPower circuit: screw clamp terminals 1 cable(s) 1…6 mm²flexible with cable endPower circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible with cable endPower circuit: screw clamp terminals 1 cable(s) 1.5…6 mm²solid without cable endPower circuit: screw clamp terminals 2 cable(s) 1.5…6 mm²solid without cable end

Connections – terminals

Power circuit: 1.7 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m – on screw clamp terminals – with screwdriver Philips No 2Control circuit: 1.7 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m – on screw clamp terminals – with screwdriver Philips No 2

Tightening torque

12…22 ms closing4…19 ms opening

Operating time

B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1

Safety reliability level

15 Mcycles

Mechanical durability

3600 cyc/h 60 °C

Maximum operating rate
