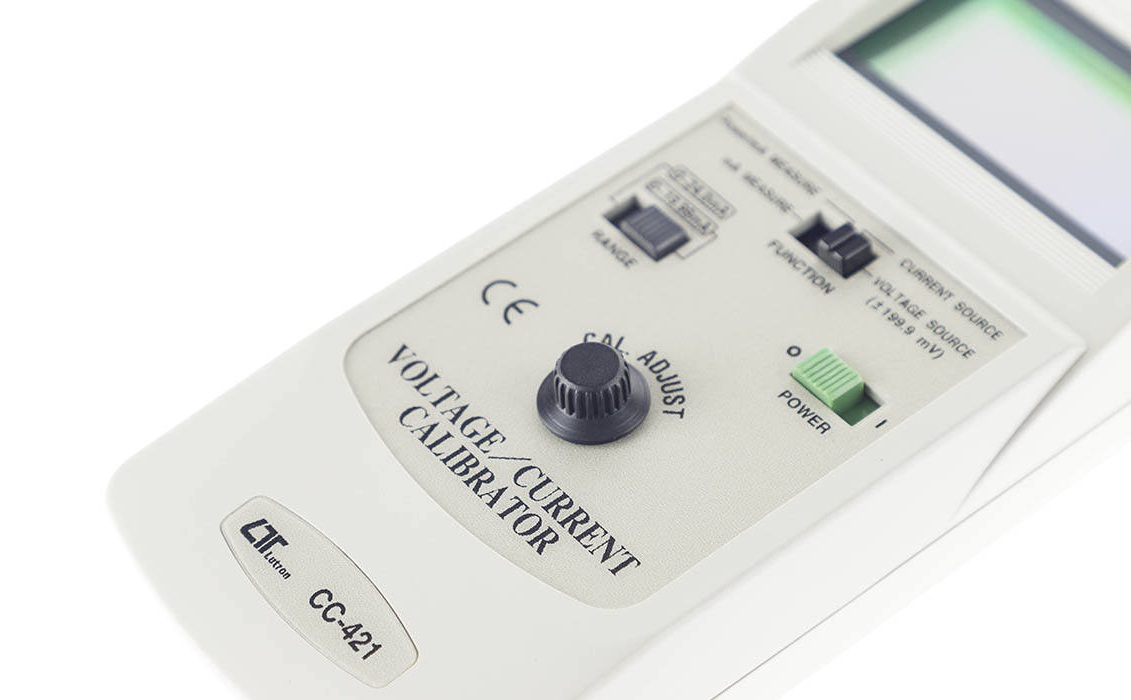

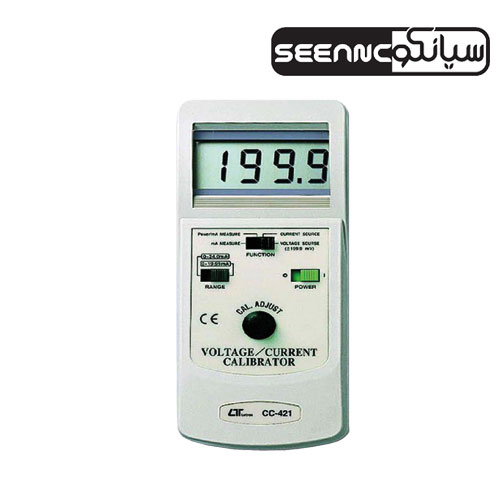

کالیبراتور ولتاژ جریان LUTRON CC-421

کالیبراتور ولتاژ و جریان لوترون LUTRON VOLTAGE / CURRENT CALIBRATOR CC-421 در حقيقت برای اندازه‌گيری و تعيين صحت وسيله اندازه‌گيري در مطابقت با ولتاژ تاييد شده مي‌باشد. این محصول ساخت کمپانی LUTRON تایوان ودارای یک سال گارانتی می باشد.

مشخصات فنی دستگاه کالیبراتور ولتاژ و جریان LUTRON CC-421

– دارای امکان کالیبره کردن: جریان متناوب, ولتاژ متناوب, جریان مستقیم, ولتاژ مستقیم
-دارای دقت منبع جریان
-اندازه گیری از یک سیگنال جریان
-قدرت و اندازه گیری از دو سیم حلقه
-دارای دقت DC منبع میلی ولت
-قابلیت تنظیم در بازه -199.9 میلی ولت تا +1.99.9 منبع ولتاژ میلی ولت DC

مشخصات الکتریکال ( 23 ±5 ℃)
منبع جریان (Current source)			اندازه گیری جریان (Current measurement)
محدوده	رزولوشن نمایشگر	دقت	محدوده	رزولوشن نمایشگر	دقت
0 – 19.99 mA	0.01 mA	± ( 0.25 % FS + 1 d )	0 – 19.99 mA	0.01 mA	± ( 0.25 % FS + 1 d )
0 – 24 mA	0.1 mA	± ( 0.5 % FS + 1 d )	0 – 24 mA	0.1 mA	± ( 0.5 % FS + 1 d )
اندازه گیری توان و جریان با حلقه دو سیم			منبع میلی ولت ثابت (DC mV source)
محدوده	رزولوشن نمایشگر	دقت	محدوده	رزولوشن نمایشگر	دقت
0 – 19.99 mA	0.01 mA	± ( 0.25 % FS + 1 d )	– 199.9 mV to + 199.9 mV	0.1 mV	± ( 0.25 % FS + 1 d )
0 – 24 mA	0.1 mA	± ( 0.5 % FS + 1 d )
اعمال ولتاژ 12 یا 2 ولت به لوپ و اندازه گیری جریان برای فراهم آوردن توان مناسب
			امپدانس خروجی باید بالای 1 کیلو اهم باشد.
* FS : full scale			* FS : full scale
