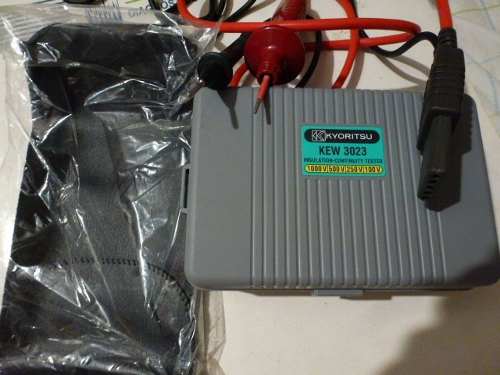

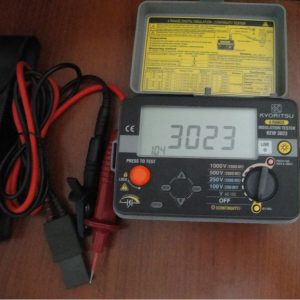

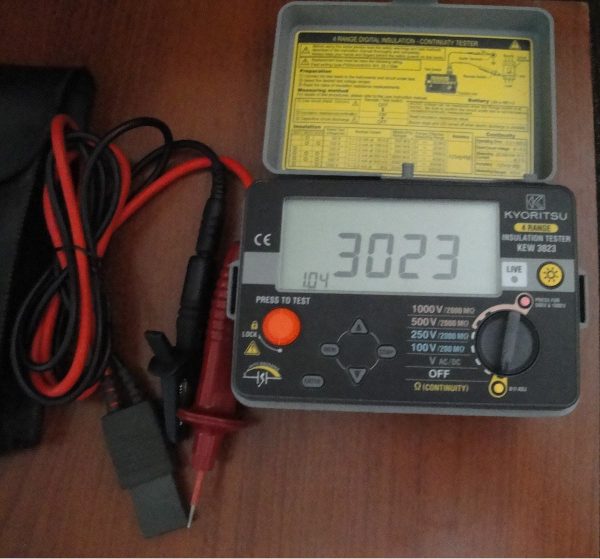

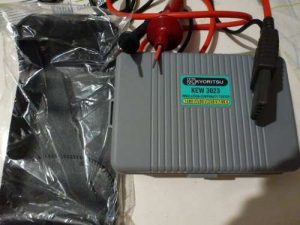

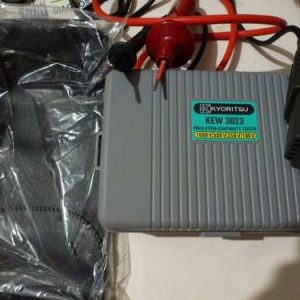

میگر و تست مقاومت عایق دیجیتال مدل KYORITSU 3023

• _اندازه گیری ۳ تابع در یک واحد، آزمون عایق با ۴ محدوده ولتاژ، تست تداوم، اندازه گیری ولتاژ AC توسط این دستگاه میگر صورت میگیرد.
• _۲۰۰mA اندازه گیری جریان در تست مقاومت
• _عملکرد مقایسه با PASS/FAIL و دارای زنگ اخبار
• _تنظیم ۰ اهم در محدوده اندازه گیری تست مقاومت عایق
• _عملکرد حافظه تا سقف ۹۹ داده
• _دارای نور پس زمینه برای مشاهده و خواندن آسانتر در مناطق تاریک و کم نور
• _سیستم قفل ایمن برای جلوگیری از عمل نادرست در محدوده ولتاز ۵۰۰ و ۱۰۰۰

مشخصات فنی دستگاه:

• تست ولتاژ
• 100V , 250V , 500V , 1000V
• محدوده اندازه گیری در 100 ولت
• 4.000/40.00/
• 200.0MΩ
• محدوده اندازه گیری در 250 و 500 و 1000 ولت
• 4.000/40.00/400.0/2000MΩ
• نخست محدوده اندازه گیری موثر:
• در 100 ولت : 0.1 – 20MΩ
• در 250 ولت : 0.1 – 40MΩ
• در 500 ولت : 0.1 – 200MΩ
• در 1000 ولت: 0.1 – 1000MΩ
• ارزش مقیاس میانی :
• در 100 و 259 ولت : 5MΩ
• در 500 و 1000 ولت : 50MΩ
• دقت:
• |±2%rdg±6dgt
• اندازه گیری موثر محدوده کم ثانویه:
• 1.5mA max
• اندازه گیری موثر محدوده بالا ثانویه:
• در 100 ولت : 20.01 -200.0MΩ
• در 250 ولت : 40.01 -2000MΩ
• در 500 ولت : 200.1 -2000MΩ
• در 1000 ولت : 1001 -2000MΩ
• دقت:
• |±5%rdg±6dgt
• جریان حاضر:
• DC 1 – 1.2mA
• جریان خروجی کوتاه مدار:
• 1.5mA max
• اهم/ مقاومت :
• بازه خودکار :40.00/400.0Ω
• دقت : |±2%rdg±8dgt
• ولتاژ خروجی در مدار باز : 5V±20%
• جریان خروجی کوتاه مدار : DC 220±20mA
• فیوز: Quick acting ceramic fuse 0.5A/600V (Ø6.35×32mm)
• ولتاژ AC :
• محدوده :
• AC 20 – 600V (50/60Hz)
• DC -20 – -600V/+20 – +600V
• دقت : |±3%rdg±6dgt
• مشخصات کلی دستگاه :
• استاندارد های کاربردی
• IEC 61010-1 CAT III 600V, IEC 61557-1,2,4, IEC 61326-1 (EMC), IEC 60529 (IP40)
• ابعاد و وزن دستگاه:
• 105(L) × 158(W) × 70(D)mm / 600g approx.
• منبع تغزیه :
• R6 × 6 or LR6 × 6
• تجهیزات همراه :
• 7150A (کنترل از راه دور سوئیچ)،
• 9121 (بند شانه)، R6 (AA) × 6، دفترچه راهنما
• آپشنال :
• 7115 (پراب فرمت)، 8016 ،8923 (فیوز [0.5A / 600V])، 9089 (قابل حمل)

KYORITSU 3023 DIGITAL INSULATION/CONTINUITY TESTER

• – 3 functions in one unit, insulation test with 4 voltage ranges, continuity test, AC voltage measurement
• – 200mA measuring current on continuity testing – Comparator function with PASS / FAIL and buzzer
• – 0O adjustment at continuity measuring range
• – Memory function up to 99 data – Backlight LCD provides easy reading in dark locations
• – Safety lock system prevents an erroneous operation on 500 and 1000 Volt ranges
• – Safety standard IEC 61010-01 CAT.III 600V
