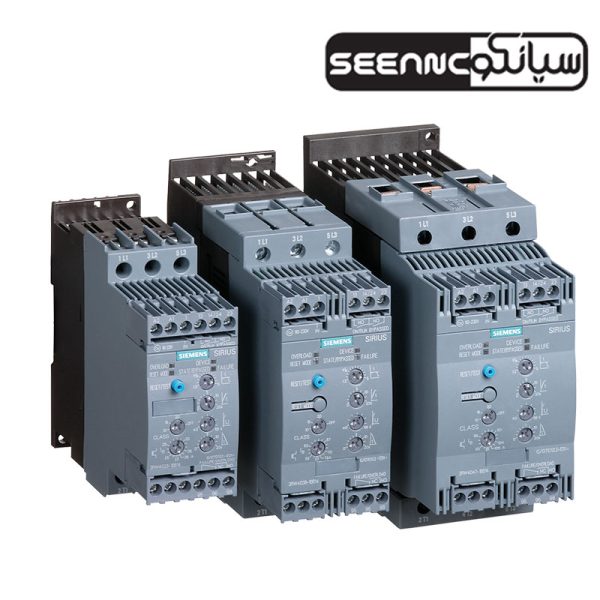

معرفی و خرید سافت استارتر های زیمنس خانواده 3RW40

سافت استارتر زیمنس خانواده SIRIUS 3RW40 دستگاه‌های کنترل الکترونیکی موتور هستند که شروع و توقف بهینه موتورهای القایی سه فاز را آسان می‌کنند. سافت استارتر های SIRIUS برای کاهش جریان و گشتاور موتور القایی سه فاز در حین راه اندازی استفاده می‌شود. موتورهای القایی سه فاز به دلیل طراحی ساده و قوی و حداقل نگهداری، در طیف گسترده ای از برنامه های کاربردی در تجارت، صنعت و تجارت استفاده می‌شوند. موتورهای القایی سه فاز دارای جریان شروع مستقیم بالایی هستند که بسته به نوع موتور، این جریان می‌تواند بین سه تا پانزده برابر بیشتر از جریان عملیاتی نامی باشد. سافت استارتر های زیمنس خانواده 3RW30 شباهت زیادی با این سری دارند، از اینرو پیشنهاد می‌شود که مطلب مربوط به سافت استارتر های زیمنس خانواده 3RW30 را از این لینک مطالعه بفرمائید. در این بحث بیشتر سعی بر آن است تا اختلاف‌های بین این دو خانواده از سافت استارتر ها بیشتر بیان شود.

راهنمای کاربری کار با دستگاه

ویژگی های سافت استارتر زیمنس خانواده 3RW40

طراحی کوچک و کامپکت مناسب برای استفاده در تابلو
تغییر راحت مقادیر با استفاده از پتانسیومترهای تعبیه شده بر روی دستگاه
یکپارچه سازی آسان در سیستم ماژولار SIRIUS
دستگاه های سوئیچ‌زنی ترکیبی و کنترل دو فاز موتور

مزایای عملکرد سافت استارتر زیمنس خانواده 3RW40

استفاده بهینه تر از تابلو با صرفه جویی در فضا
کاهش جریان راه اندازی و افت ولتاژهای لحظه ای در شبکه برق
راه اندازی و توقف نرم الکتروموتور
اتصال ماژول ها به محافظ‌های راه انداز موتور
حداقل افت توان و کنترل بهینه موتور با اجتناب از اجزای DC
انجام حفاظت الکتروموتور و عدم نیاز به برخی از حفاظت های چون اضافه بار و یا اتصال کوتاه در الکتروموتور
کاهش استهلاک الکتروموتور و ادوات مکانیکی متصله
امکان ایجاد ترمز DC با یک سافت استارتر دیجیتال
حذف پدیده کویتاسیون و ضربات شدید در پمپ‌ها

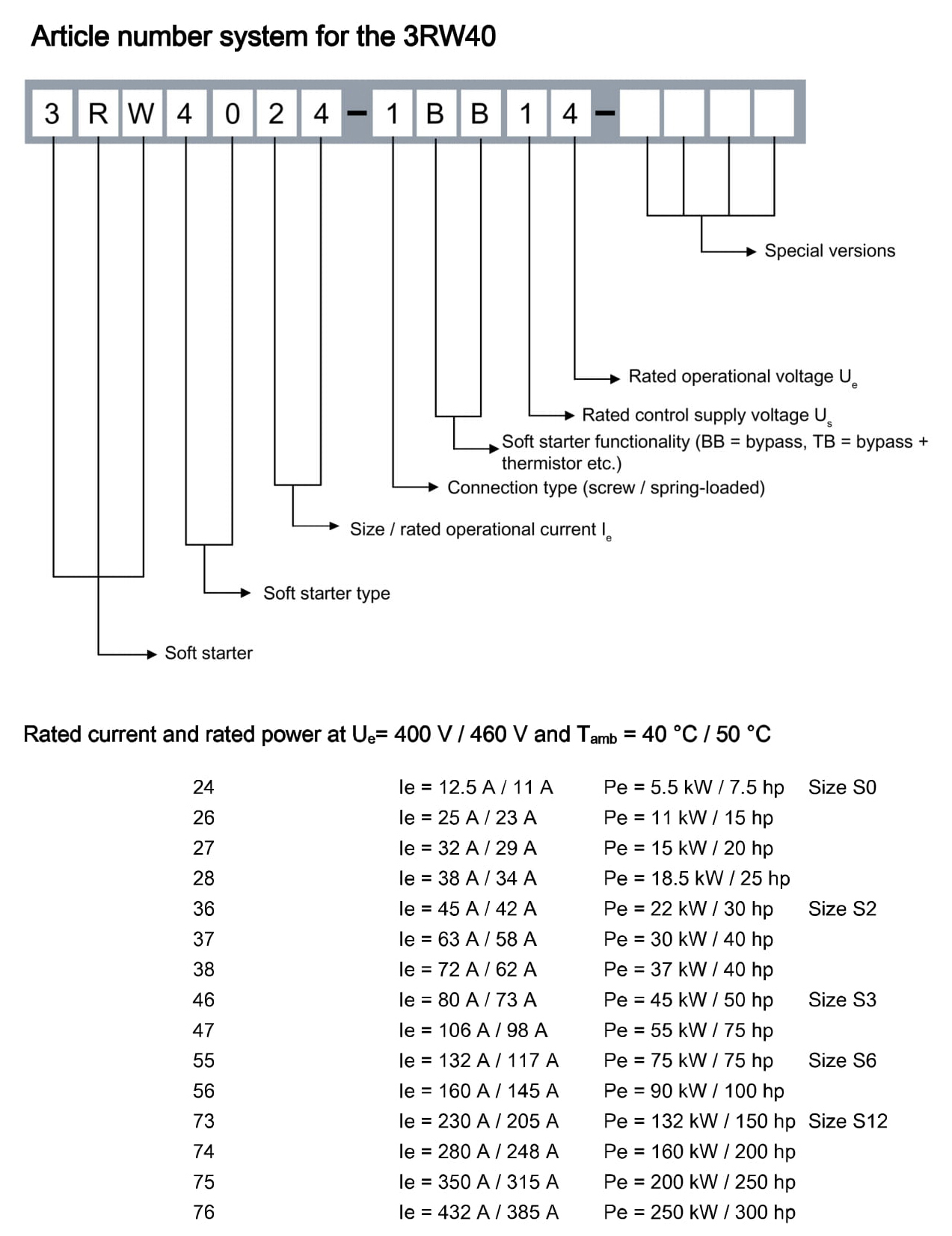

کد محصولات زیمنس سری 3RW40

محدودیت جریان و تشخیص افزایش جریان

سافت استارتر SIRIUS 3RW40 با کمک ترانسفورماتورهای جریان یکپارچه، جریان فاز (جریان موتور) را به طور مداوم اندازه‌گیری می‌کند. جریان موتوری که در حین راه‌اندازی جریان می‌یابد را می‌توان با استفاده از سافت استارتر به طور مداوم محدود کرد. تابع محدود کننده جریان بر تابع کنترل ولتاژ اولویت دارد. به محض رسیدن به محدوده قابل تنظیم جریان، سطح شیب ولتاژ قطع می‌شود و موتور با مقدار محدود کننده جریان اعمالی روشن می‌شود. این عمل تا پایان راه‌اندازی موفقیت‌آمیز موتور ادامه پیدا می‌کند.

توقف نرم

پتانسیومتر “توقف نرم” روی سافت استارتر به شما اجازه می‌دهد تا مشخص کنید که بعد از حذف فرمان ON، چه مدت هنوز باید به موتور وصل باشد. گشتاور ایجاد شده در موتور با استفاده از عملکرد کاهش ولتاژ در مدت زمان مشخص شده کاهش می‌یابد و دستگاه بدون مشکل متوقف می‌شود. اگر موتور در استفاده به عنوان پمپ به طور ناگهانی و به طور معمول با ستاره مثلث یا مستقیم متوقف شود، حالت چکش آب می‌تواند رخ دهد. حالت چکش آب در اثر جداسازی ناگهانی جریان ایجاد می‌شود که منجر به نوسانات فشار بر روی پمپ می‌گردد. این امر باعث ایجاد نویز و ضربه مکانیکی بر خطوط لوله و همچنین بر روی فلپ‌ها و شیرهای نصب شده در آنجا می‌شود.



عملکرد محافظ موتور

عملکرد حفاظت از اضافه بار موتور بر اساس دمای سیم پیچ اجرا می‌شود. این نشان می‌دهد که آیا موتور اضافه بار دارد یا در محدوده عملکرد معمولی کار می‌کند. دمای سیم پیچ را می‌توان با استفاده از عملکرد اضافه بار الکترونیکی موتور یکپارچه محاسبه کرد یا با ترمیستور موتور متصل اندازه‌گیری کرد. برای دستیابی به حفاظت کامل موتور، دو نوع حفاظ باید با هم ترکیب شوند. این ترکیب برای محافظت بهینه از موتور توصیه می‌شود.

حفاظت از تریستور (حرارتی)

سافت استارتر SIRIUS 3RW40 مجهز به حفاظت از دستگاه داخلی ذاتی جهت جلوگیری از اضافه بار حرارتی تریستورها هستند. این امر از یک سو با استفاده از ترانسفورماتورهای اندازه‌گیری جریان در سه‌فاز و از سوی دیگر، با اندازه‌گیری دما با سنسورهای دما در هیت سینک تریستور به دست می‌آید. در صورت فراتر رفتن از مقدار تعیین شده برای قطع کردن، سافت استارتر به طور خودکار قطع می‌شود.

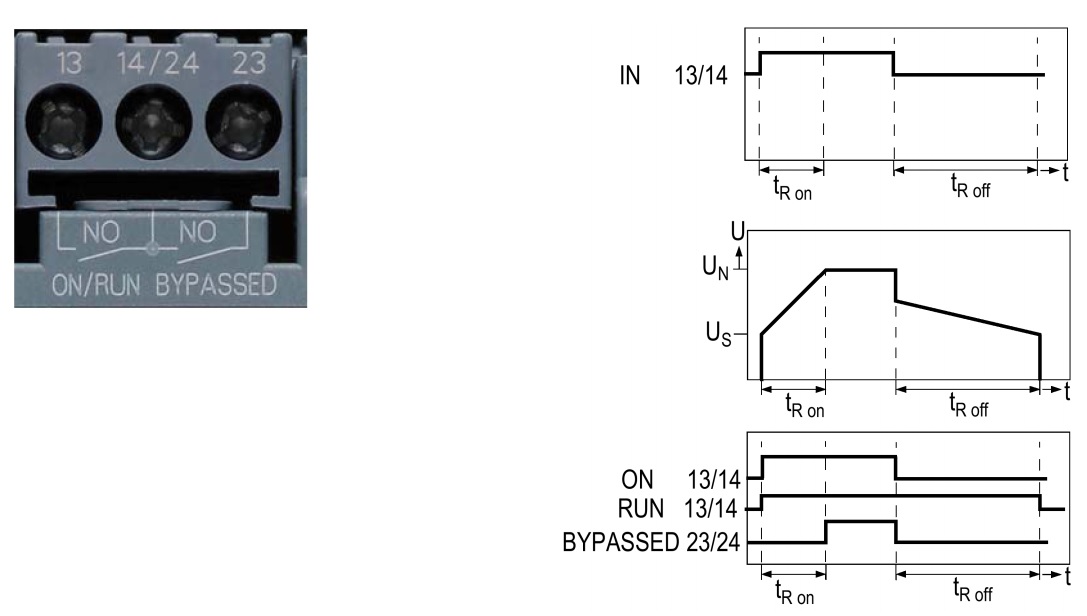

پایانه های خروجی 13/14، ON/RUN و 23/24، BYPASSED

ON: در صورت وجود سیگنال در ترمینال 1(IN)، ترمینال خروجی در پایانه 13/14 (ON) بسته می شود، و تا زمانی که فرمان Start حذف نشود (پیش فرض کارخانه) بسته می‌ماند.
پارامترسازی مجدد از ON به RUN: با فشردن همزمان دکمه‌های RESET TEST و RESET MODE می توانید عملکرد خروجی ON را روی 3RW40 به RUN مجددا تغیر دهید.
RUN: خروجی RUN تا زمانی که موتور توسط سافت استارتر کنترل می‌شود، و همچنین در مرحله راه‌اندازی، در حالت بای‌پس و در حالت توقف نرم (در صورت تنظیم) بسته است. به عنوان مثال این تابع خروجی می تواند مورد استفاده قرار گیرد، اگر یک کنتاکتور خطی متصل به بالادست باید توسط سافت استارتر کنترل شود، به ویژه اگر عملکرد توقف نرم تنظیم شده باشد.
BYPASSED: از عملکرد BYPASSED می‌توان به عنوان برای نشان دادن راه‌اندازی موفقیت‌آمیز موتور استفاده کرد. خروجی BYPASSED در ترمینال 23/24 به محض اینکه سافت استارتر SIRIUS 3RW40 تشخیص داد که موتور روشن شده است بسته می‌شود. به محض حذف ورودی استارت IN، ترمینال بای‌پس و خروجی 23/24 دوباره باز می‌شوند.

پایانه های خروجی

خروجی گروه خطاها در ترمینالهای OVERLOAD/FAILURE/95/96/98:

اگر ولتاژ کنترل نامی وجود نداشته باشد یا خرابی رخ دهد، خروجی FAILURE/OVERLOAD بدون پتانسیل روشن می‌شود.

خروجی خطا

وضعیت LEDها در 3RW402، 3RW403، 3RW404:

LED 402,403,404

وضعیت LEDها در 3RW405، 3RW407:

LED 405,407

کنترل کننده، نمایشگرها و اتصالات در 3RW40:

اتصالات

1. ولتاژ بهره‌برداری (ولتاژ سه‌فاز اصلی)
2. ولتاژ تغذیه
3. ورودی استارت IN
4. خروجی ON و RUN
5. خروجی BAYPASSED
6. چراغ‌های وضعیت DEVICE/STATE/BAYPASSED/FAILURE
7. چراغ‌های وضعیت OVERLOAD/REST MODE
8. دکمه TEST/RESET
9. کنترل و محدود کردن جریان
10. زمان وصل شدن
11. ولتاژ راه‌اندازی
12. زمان قطع شدن
13. کلاس قطع‌کنندگی
14. جریان موتور
15. ورودی ترمیستور (می تواند به صورت اختیاری با ولتاژ کنترل 24 ولت AC/DC برای دستگاه‌های 3RW402 تا 3RW404 سفارش داده شود.)
16. خروجی خطا
17. ترمینال‌های موتور
18. دکمه RESET MODE (پشت برچسب در 3RW402)



پیکربندی سافت استارتر های خانواده 3RW40:

3RW4047

3RW4046

3RW4038

3RW4037

3RW4036

3RW4028

3RW4027

3RW4026

3RW4024

Type

Power electronics

Load rating rated operational current Ie

106/98/90

80/73/66

72/62.1/60

63/58/53

45/42/39

38/34/31

32.2/29/26

25.3/23/21

12.5/11/10

A

According to IEC and UL/CSAI), individual mounting at 40/50/60 °C, AC‑53a

46

43

35

26

23

23

17

10

5

A

Smallest adjustable rated motor current IM
for motor overload protection

Power loss

21

12

15

12

6

19

13

8

2

W

In operation after completed starting with uninterrupted rated operational current (40 °C) approx

768

576

500

444

316

256

220

188

68

W

During starting with 300% IM (40 °C)

Permissible rated motor current and starts per hour

For normal starting (CLASS 10) at 40/50 °C

106/98

80/73

72/62

63/58

45/42

38/34

32/29

25/23

12.5/11

A

Rated motor current IMII), ramp-up time 3s

15/15

22/22

22/22

23/23

38/38

19/19

23/23

23/23

50/50

1/h

Starts per hourIII)

106/98

80/73

72/62

63/58

45/42

38/34

32/29

25/23

12.5/11

A

Rated motor current IMII), ramp-up time 4s

10/10

15/15

15/15

15/15

26/26

12/12

16/16

15/15

36/36

1/h

Starts per hourIII)

For heavy starting (CLASS 20) at 40/50 °C

77/70

64/58

50/46

46/42

38/34

31/28

27/24

21/19

10/9

A

Rated motor current IMII), ramp-up time 6s

23/23

23/23

34/34

31/31

30/30

18/18

20/20

21/21

47/47

1/h

Starts per hourIII)

77/70

64/58

50/46

46/42

38/34

31/28

27/24

21/19

10/9

A

Rated motor current IMII), ramp-up time 8s

16/16

16/16

24/24

22/22

21/21

13/13

14/14

15/15

34/34

1/h

Starts per hourIII)

I) Measurement at 60 °C according to UL/CSA not required.

II) Current limiting on soft starter set to 300% IM, Tu = 40/50 °C. Maximum adjustable rated motor current IM dependent on CLASS setting.

III) For intermittent duty S4 with ON period = 30%, Tu = 40/50 °C, stand-alone installation vertical. The quoted switching frequencies do not apply for automatic mode. Factors for permissible switching frequency in other mounting position, direct mounting, side-by-side mounting, and implementation of optional auxiliary fan.





کاربردهای سافت استارتر های زیمنس خانواده 3RW40:

سافت استارترهای زیمنس خانواده 3RW40 بنا به تنوع در مدل‌های متفاوت متناسب با احتیاج صنایع هر بخش یکی از پرکاربردترین و همچنین پرفرو‌ترین سافت استارترها می‌باشد. از کاربردهای سافت استارترهای زیمنس خانواده 3RW40 می‌توان موارد زیر اشاره کرد:
           پمپ، فن، نوار نقاله، کمپرسور، آسیاب، سنگ شکن، همزن، فرز، دستگاه تراش

گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برندهای معتبر بین المللی انواع سافت استارتر و درایو زیمنس را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می‌کند.

جدول سفارش و مشخصات سافت استارترهای زیمنس خانواده 3RW40:

[table id=14 /]
