اندازه کوچک و مناسب
اتصالات ساده و راه اندازی آسان
دارای بای پس داخلی
مناسب برای انواع پمپ و فن
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

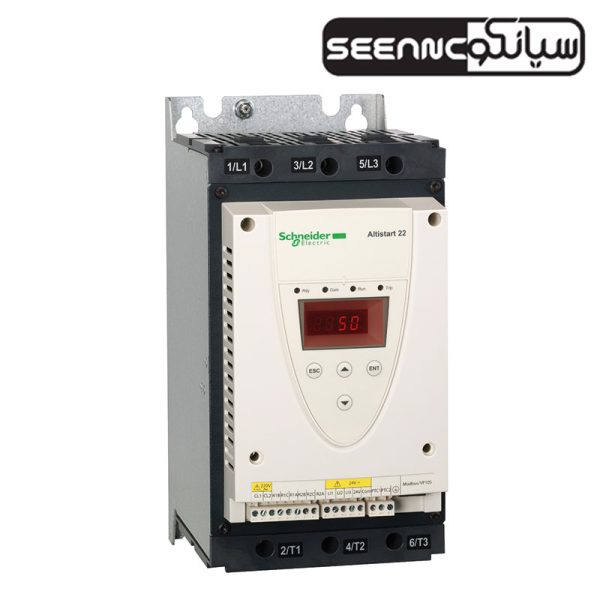

معرفی و قیمت سافت استارتر اشنایدر Schneider ATS22D62Q
سافت استارتر Altistart 22 مدل ATS22D62Q یکی از تجهیزات صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که برای راه اندازی انواع موتور های آسنکرون، پمپ و فن استفاده می شود. این سافت استارتر داردی استاندارد محافظتی IP20 همراه با علامت استاندارد صنایع اروپا CE و استاندارد EN/IEC 60947-4-2 می باشد. سافت استارتر ATS22D62Q توان کنترل سه فاز موتور را با توان 30 کیلو وات را دارا می باشد. سافت استارت ATS22D62Q دارای قابلیت خنک کنندگی به کمک جریان همرفتی می باشد و به همراه هیت سینک آلومینیومی اسمبل می شود
ویژگی های فنی سافت استارتر اشنایدر Schneider ATS22D62Q
اندازه کوچک و مناسب
اتصالات ساده و راه اندازی آسان
دارای بای پس داخلی
3 ورودی منطقی قابل برنامه ریزی
1 ورودی PTC
2 خروجی رله
حفاظت حرارتی موتور
محافظت در برابر ولتاژ
مناسب برای انواع پمپ و فن
دارای ولتاژ مدار کنترلی 230 ولت 50/60 هرتز برای کنترل گشتاور استارت موتور
جدول مشخصات فنی سافت استارتر اشنایدر Schneider ATS22D62Q
| سری سافت استارتر | Altistart 22 |
| نوع کاربرد دستگاه | Soft starter |
| کاربرد محصول | Asynchronous motors |
| کاربرد خاص دستگاه | Pumps and fans |
| نام مختصر سری | ATS22 |
| تعداد فاز های شبکه | 3 phases |
| [Us] نرخ ولتاژ تغذیه | 230…440 V – 15…10 % |
| توان موتور بر حسب kW | 15 kW 230 V 30 kW 400 V 30 kW 440 V |
| جریان | 57 A |
| W توان اتلافی | 59 W for standard applications |
| رده استفاده | AC-53A |
| نوع استارت | Start with torque control (current limited to 3.5 In) |
| IcL نرخ استارت | 62 A for connection in the motor supply line for standard applications |
| IP درجه محافظت | IP20 |
| شکل هم بندی | With heat sink |
| عملکرد | Internal bypass |
| محدوده ولتاژ تغذیه | 195…484 V |
| فرکانس تغذیه | 50…60 Hz – 10…10 % |
| فرکانس شبکه | 45…66 Hz |
| نحوه ارتباط دستگاه | To the motor delta terminals In the motor supply line |
| [Uc] ولتاژ کنترلی مدار | 230 V – 15…10 % 50/60 Hz |
| میزان مصرف مدار کنترلی | 20 W |
| تعداد خروجی های مجزا | 2 |
| نوع خروجی های مجزا | Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O |
| حداقل جریان سوییچینگ | 100 mA at 12 V DC (relay outputs) |
| ماکزیمم جریان سویچینگ | 5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs |
| تعداد ورودی های مجزا | 3 |
| نوع ورودی های مجزا | (LI1, LI2, LI3) logic, 5 mA 4.3 kOhm |
| ورودی ولتاژ مجزا | 24 V <= 30 V |
| ورودی منطقی مجزا | Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA |
| جریان خروجی | 0.4…1 Icl adjustable |
| PTC پراب ورودی | 750 Ohm |
| پروتکل پورت ارتباطی | Modbus |
| نوع کانکتور | 1 RJ45 |
| لینک داده ارتباطی | Serial |
| اینترفیس ارتباطی | RS485 multidrop |
| نرخ انتقال داده | 4800, 9600 or 19200 bps |
| دستگاه قابل نصب | 31 |
| نوع محافظت | Phase failure: line Thermal protection: motor Thermal protection: starter |
| نشان استاندارد | CE |
| نوع خنک کنندگی | Forced convection |
| موقعیت کاری | Vertical +/- 10 degree |
| ارتفاع | 295 mm |
| پهنا | 145 mm |
| عمق | 207 mm |
| وزن میانگین | 12 kg |
| نرخ توان موتور AC-3 | 15…25 kW at 200…240 V 3 phases 30…50 kW at 380…440 V 3 phases |
| نوع استارت موتور | Soft starter |
| سازگاری الکترو مغناطیسی | Conducted and radiated emissions level A conforming to IEC 60947-4-2 Damped oscillating waves level 3 conforming to IEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Immunity to electrical transients level 4 conforming to IEC 61000-4-4 Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
| استاندارد ها | EN/IEC 60947-4-2 |
| تاییدیه محصول | C-Tick CCC UL CSA GOST |
| مقاومت در برابر لرزش | 1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6 |
| مقاومت در برابر شوک | 15 gn for 11 ms conforming to EN/IEC 60068-2-27 |
| سطح نویز | 45 dB |
| درجه آلودگی | Level 2 conforming to IEC 60664-1 |
| رطوبت نسبی | 0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
| دمای هوای محیط کاری | -10…40 °C (without derating) 40…60 °C (with current derating 2.2 % per °C) |
| دمای هوای کاری در محیط نگهداری | -25…70 °C |
| ارتفاع کاری | <= 1000 m without derating > 1000…< 2000 m with current derating of 2.2 % per additional 100 m |
