معرفی و خرید سافت استارتر اشنایدر مدل ATS01N112FT
راه اندازی نرم به روش رمپ ولتاژ (voltage ramp)
محدود سازی جریان راه اندازی موتورهای آسنکرون
پشتیبانی از مد کاری سافت استارت
کنترل تک فاز
کنتاکتور بای پس داخلی
تنظیم گشتاور راه اندازی
تنظیم زمان راه اندازی 1 تا 5 ثانیه
نمایش وضعیت به وسیله 2 عدد LED
دارای هیت سینک جهت افزایش ظرفیت انتقال حرارتی
با توجه به نوسان قیمت دلار، محصولات در حال به روز رسانی و تغییر قیمت هستند. لطفا برای اطلاع از قیمت نهایی با همکاران بخش فروش شرکت تماس بگیرید. باتشکر
تماس بگیرید
آیا قیمت مناسب‌تری سراغ دارید؟
بلیخیرموجود در انبار
نقد و بررسی اجمالی

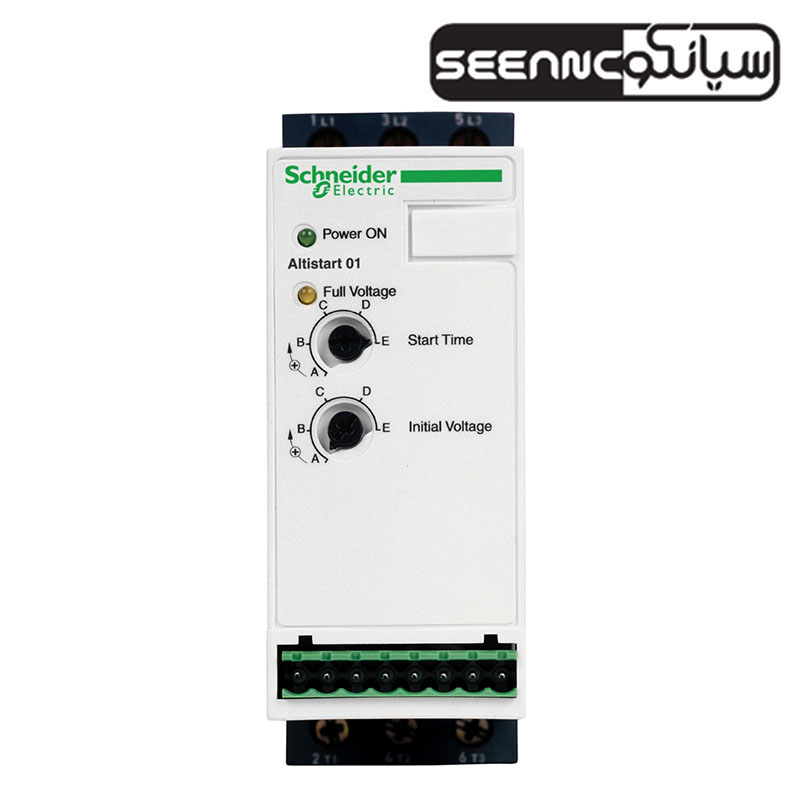

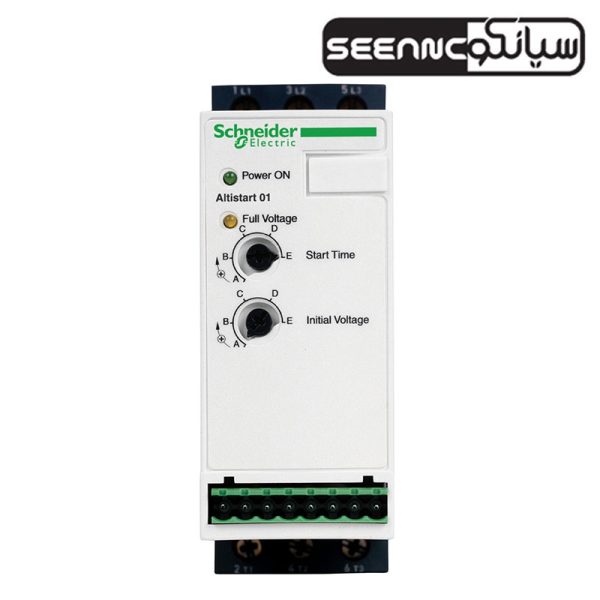

معرفی و خرید سافت استارتر اشنایدر الکتریک فرانسه مدل Schneider ATS01N112FT
سافت استارتر تک فاز اشنایدر با کد فنی Schneider ATS01N112FT از سری ATS01N1 اشنایدر الکتریک است و مانند سایر سافت استارتر های هم خانواده سری ATS01N1 فقط یک فاز را کنترل می کند و از قابلیت راه اندازی نرم بدون توقف نرم موتور پشتیبانی می نماید. سافت استارتر Schneider ATS01N112FT در الکتروموتورهای تک فاز و سه فاز کاربرد دارد و دارای کنتاکتور Bypass داخلی بوده و از رنج توانی 1.5 تا 5.5 کیلو وات و محدوده ولتاژی 110-480 ولت و 12 آمپر جریان پشتیبانی می کند.
سافت استارتر اشنایدر ATS01N112FT با محدود کردن گشتاور راه اندازی و توقف موتور ، از ضربه و شوک مکانیکی جلوگیری کرده و طول عمر دستگاه را افزایش می دهد. Soft starter – ATS01 – 12 A – 110..480V – 1.5..5.5 KW با راه اندازی نرم و تدریجی موتورها از شوک مکانیکی الکتروموتورهای تک فاز و سه فاز جلوگیری می کند و راندمان دستگاه را افزایش می دهد. مطابق شماتیک ارائه شده شرکت اشنایدر الکترونیک، استفاده از کنتاکتور خطی line contactor همراه با این سافت استارتر ضروری است.
در زیر جدولی را برای شما در نظر گرفته ایم که بهترین ترکیب با سافت استارتر اشنایدر مدل ATS01N112FT را نشان می دهد:
Motor | Starter (Class 10) | Circuit breaker | Rating(A) | Contactor | Switch ordisconnectswitch | aM fusesRefrence | Rating | I²t(A²s) | ThermaloverloadRelay | |
(KW) | (A) | |||||||||
0.37 | 0.98 | ATS01N103FT | GV2ME05 | 1 | LC1K06 or LC1D09 | LS1D2531 | DF2CA02 | 2 | 265 | LR2K0306 or LRD05 |
0.55 | 1.5 | ATS01N103FT | GV2ME06 | 1.6 | LC1K06 or LC1D09 | LS1D2531 | DF2CA02 | 2 | 265 | LR2K0307 or LRD06 |
0.75 | 2 | ATS01N103FT | GV2ME07 | 2.5 | LC1K06 or LC1D09 | LS1D2531 | DF2CA02 | 2 | 265 | LR2K0308 or LRD07 |
1.1 | 2.5 | Schneider ATS01N103FT | GV2ME08 | 4 | LC1K06 or LC1D09 | LS1D2531 | DF2CA04 | 4 | 265 | LR2K0308 or LRD08 |
ATS01N206QN | GV2ME08 | 4 | LC1K06 or LC1D09 | LS1D2531 | DF2CA04 | 4 | 265 | LR2K0308 or LRD08 | ||
1.5 | 3.5 | ATS01N106FT | GV2ME08 | 4 | LC1K06 or LC1D09 | LS1D2531 | DF2CA06 | 6 | 265 | LR2K0310 or LRD08 |
ATS01N206QN | GV2ME08 | 4 | LC1K06 or LC1D09 | LS1D2531 | DF2CA06 | 6 | 265 | LR2K0310 or LRD08 | ||
2.2 | 5 | ATS01N106FT | GV2ME10 | 6.3 | LC1K06 or LC1D09 | LS1D2531 | DF2CA08 | 8 | 265 | LR2K0312 or LRD10 |
ATS01N206QN | GV2ME10 | 6.3 | LC1K09 or LC1D09 | LS1D2531 | DF2CA08 | 8 | 265 | LR2K0312 or LRD10 | ||
3 | 6.5 | ATS01N106FT | GV2ME14 | 9 | LC1K09 or LC1D09 | LS1D2531 | DF2CA12 | 12 | 265 | LR2K0314 or LRD12 |
ATS01N206QN | GV2ME14 | 9 | LC1K09 or LC1D09 | LS1D2531 | DF2CA12 | 12 | 265 | LR2K0314 or LRD12 | ||
4 | 8.4 | ATS01N109FT | GV2ME14 | 9 | LC1K09 or LC1D09 | LS1D2531 | DF2CA12 | 12 | 610 | LR2K0316 or LRD14 |
ATS01N209QN | GV2ME14 | 9 | LC1K09 or LC1D09 | LS1D2531 | DF2CA12 | 12 | 610 | LR2K0316 or LRD14 | ||
5.5 | 11 | ATS01N112FT | GV2ME16 | 13 | LC1K12 or LC1D12 | LS1D2531 | DF2CA16 | 16 | 610 | LR2K0321 or LRD16 |
ATS01N212QN | GV2ME16 | 13 | LC1K12 or LC1D12 | LS1D2531 | DF2CA16 | 16 | 610 | LR2K0321 or LRD16 | ||
7.5 | 14.8 | ATS01N125FT | GV2ME20 | 17 | LC1D18 | LS1D2531 | DF2CA20 | 20 | 6050 | LRD21 |
ATS01N222QN | GV2ME20 | 17 | LC1D18 | LS1D2531 | DF2CA20 | 20 | 6050 | LRD21 | ||
9 | 18.1 | ATS01N125FT | GV2ME21 | 21 | LC1D25 | LS1D2531 | DF2CA25 | 25 | 6050 | LRD21 |
ATS01N222QN | GV2ME21 | 21 | LC1D25 | LS1D2531 | DF2CA25 | 25 | 6050 | LRD21 | ||
11 | 21 | ATS01N125FT | GV2ME22 | 23 | LC1D25 | LS1D2531 | DF2CA25 | 25 | 6050 | LRD22 |
ATS01N222QN | GV2ME22 | 23 | LC1D25 | LS1D2531 | DF2CA25 | 25 | 6050 | LRD22 | ||
15 | 28.5 | ATS01N232QN | GV2ME32 | 32 | LC1D32 | GK1EM | DF2EA40 | 40 | 7200 | LRD3353 |
لیست بی متال ، فیوز ، سوئیچ ، کنتاکتور و کلید حرارتی (کلید کمپکت) سازگار با سافت استارتر Schneider ATS01N112FT
کلید حرارتی پیشنهادی | کنتاکتور پیشنهادی | سوئیچ پیشنهادی | فیوز پیشنهادی | بی متال پیشنهادی |
 |  |  |  |  |
 |
جهت خرید سافت استارت اشنایدر الکتریک Schneider Electric با گروه صنعتی سیانکو تماس بگیرید. گروه صنعتی سیانکو بعنوان نماینده رسمی اشنایدر الکترونیک در ایران، در حوزه تامین و عرضه محصولات و ابزار های اندازه گیری و برق صنعتی و نمایندگی محصولات برند زیمنس و اشنایدر خصوصا سافت استارتر های اشنایدر فعالیت می نماید.
ویژگی های سافت استارتر اشنایدر مدل ATS01N112FT
راه اندازی نرم به روش رمپ ولتاژ (voltage ramp)
محدود سازی جریان راه اندازی موتورهای آسنکرون
پشتیبانی از مد کاری سافت استارت
کنترل تک فاز
کنتاکتور بای پس داخلی
تنظیم گشتاور راه اندازی
زمان استارت قابل تنظیم
تنظیم زمان راه اندازی 1 تا 5 ثانیه
سیگنال های نشانگر راه اندازی موتور
پرت حرارتی کمینه و حفظ دمای داخلی دستگاه
نمایش وضعیت به وسیله 2 عدد LED سافت استارتر
دارای هیت سینک جهت افزایش ظرفیت انتقال حرارتی
مناسب راه اندازی پمپ ، فن و کمپرسورهای کوچک و نوارهای نقاله
جریان بالای راه اندازی موتورها منجر به شوک های مکانیکی، سایش و پارگی بدنه موتور یا پمپ می گردد. سافت استارترها با راه اندازی نرم و تدریجی موتورها، موجب افزایش راندمان دستگاه و کاهش هزینه های تعمیر و نگهدار می گردد. سافت استارتر اشنایدر ATS01N112FT با استفاده از ویژگی رمپ ولتاژ یا TVR ولتاژ سیستم را بصورت خطی تا ولتاژ نامی افزایش میدهد درحالیکه دور موتور به صورت غیر خطی افزایش می یابد. سافت استارتر اشنایدر با کد فنی ATS01N112FT در مد کاری سافت استارت کار میکند و زمان لازم برای 100 و 20 بار راه اندازی به ترتیب 1 و 5 ثانیه می باشد. لازم به ذکر است که کد آی پی یا درجه حفاظت در برابر گرد و غبار و رطوبت این محصول IP20 می باشد.
مشخصات سافت استارتر اشنایدر مدل ATS01N112FT
| گروه محصول | Altistart 01 |
| نوع محصول یا مولفه تجهیزات | Soft starter |
| کاربرد محصول | Asynchronous motors |
| برنامه خاص محصول | Simple machine |
| نام کوتاه دستگاه | ATS01 |
| تعداد فازهای شبکه | 1 |
| ولتاژ منبع تغذیه | V: 110…480 V – 10…10 % |
| قدرت موتور کیلووات | 2.2 kW, 3 phases at 230 V5.5 kW, 3 phases at 400 V1.5 kW, 1 phase at 230 V |
| قدرت موتور اسب بخار | 3 hp, 3 phases at 230 V1.5 hp, 3 phases at 210 V7.5 hp, 3 phases at 460 V |
| رتبه بندی شروع کننده ICL | 12 A |
شرایط محیطی Environment سافت استارتر اشنایدر مدل ATS01N112FT
| رده استفاده | AC-53B conforming to EN/IEC 60947-4-2 |
| جریان فعلی | 60 A at nominal load |
| نوع شروع | Start with voltage ramp |
| اتلاف توان در W | 1 W at full load and at end of starting61 W in transient state |
| سبک مونتاژ | With heat sink |
| عملکرد قابل دسترسی | Integrated bypass |
| محدوده ساپورت ولتاژ | 99…528 V |
| فرکانس تأمین | 50…60 Hz – 5…5 % |
| فرکانس شبکه | 47.5…63 Hz |
| ولتاژ خروجی | <= power supply voltage |
[Uc] ولتاژ مدار کنترل | 110 V AC +/- 10 % at 35 mA24 V AC/DC +/- 10 % at 30 mA240 V AC +/- 10 % at 80 mA |
| زمان شروع | 1 s / 1005 s / 20Adjustable from 1 to 5 s |
| گشتاور شروع | 30…80 % of starting torque of motor connected directly on the line supply |
| جریان خروجی دیجیتال | 2 A DC-133 A AC-15 |
| گشتاور محکم | 1.9…2.5 N.m0.5 N.m |
| علامت گذاری | CE |
| موقعیت عملیاتی | Vertical +/- 10 degree |
| وزن خالص | 0.28 kg |
| کد سازگاری | ATS01N1 |
| محدوده قدرت موتور AC-3 | 1.1…2 kW at 200…240 V 1 phase2.2…3 kW at 200…240 V 3 phases4…6 kW at 380…440 V 3 phases |
| نوع استارت موتور | Soft starter |
| استانداردها | EN/IEC 60947-4-2 |
| گواهینامه های محصول | B44.1-96/ASME A17.5 for starter wired to the motor delta terminalC-TickCCCULCSAGOST |
| درجه IP محافظت | IP20 |
| درجه آلودگی | 2 conforming to EN/IEC 60947-4-2 |
مقاومت در برابر لرزش | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-61.5 mm peak to peak (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| مقاومت در برابر ضربه | 15 gn for 11 ms conforming to EN/IEC 60068-2-27 |
| رطوبت نسبی | 5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
| دمای هوای محیط برای کار | -10…40 °C (without derating)40…50 °C (with current derating of 2 % per °C) |
| دمای هوای محیط برای ذخیره سازی | -25…70 °C conforming to EN/IEC 60947-4-2 |
| ارتفاع عملیاتی | <= 1000 m without derating> 1000 m with current derating of 2.2 % per additional 100 m |
| مقررات REACh | REACh Declaration |
ضمانت های پایداری سافت استارتر اشنایدر مدل ATS01N112FT
| REACh فاقد SVHC | Yes |
| بخشنامه RoHS اتحادیه اروپا | Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration |
| عاری از فلزات سنگین سمی | Yes |
| بدون مرکوری | Yes |
| اطلاعات معافیت RoHS | Yes |
| مقررات RoHS چین | China RoHS declaration |
| مشخصات بخشنامه | End of Life Information |
| WEEE | The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins |
| ضمانتنامه | 18 months |
