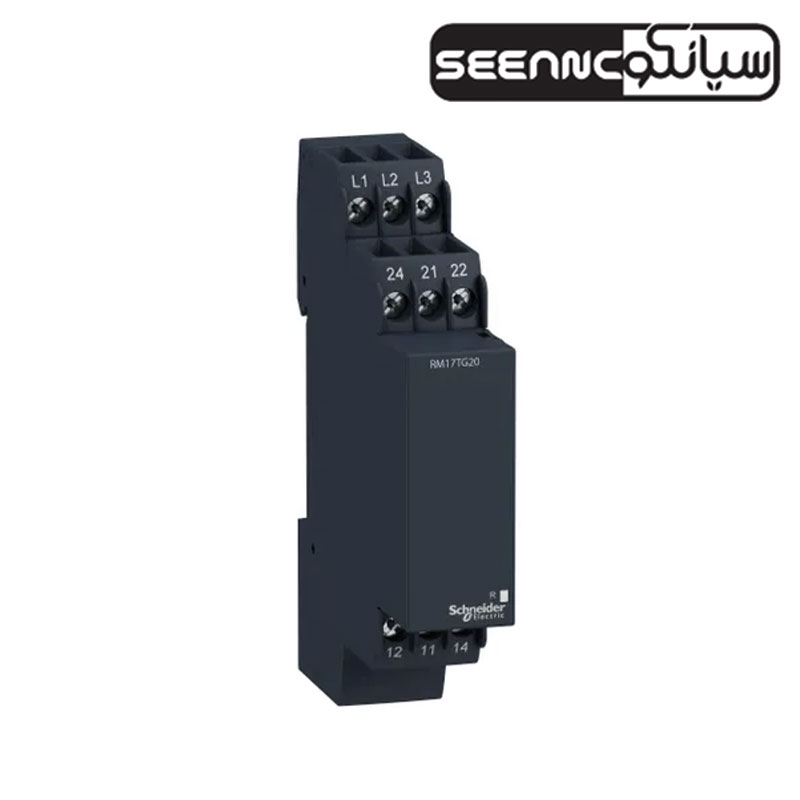

رله کنترل فاز نمایندگی اشنایدر مدل Schneider RM17TG20
رله کنترل فاز RM17TG20 برای حفاظت از موتورهای الکتریکی سه فاز توسط محصول کمپانی طراحی و ساخته شده است . رله کنترل فاز RM17TG20 در صورت هرگونه از مشکلات نظیر ولتاژ بالا تر از حد مجاز ، ولتاژ پایین تر از حد مجاز ، قطع یکی از فاز ها جابجایی فاز ها ، عدم تقارن فاز ها و تغییر توالی فازها مدار فرمان را قطع می کند ، و مانع از رسیدن آسیب به الکتروموتور و تجهیزات می شود . می توان با انتخاب مناسب رله کنترل فاز برحسب نوع نیاز در تابلو با توجه به توان الکتروموتور از خطرات احتمالی الکتریکی پیشگیری کرد .گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع رله، سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند .
ویژگی های رله کنترل فاز RW17TG20
- دارای ظرفیت سوئیچینگ 1250 ولت آمپر است
- حداکثر ولتاژ سوئیچینگ 250 ولت AC و DC
- نمایش وضعیت کنترل از طریق LED (زرد)
- دارای ریل نصبی DIN
- دارای استاندارد 60255-6 و IEC 60255-6
- دارای تاییدیه های UL ، CSA ، GL ، C-Tick ، GOST
- جریان اسمی خروجی 5A
- IP20 (ترمینال ها) مطابق با درجه حفاظت IEC 60529
- IP30 (پوشش ) مطابق با درجه حفاظت IEC 60529
- 2 کنتاکت خروجی C / O
- فرکانس مدار کنترلی 50 … 60 هرتز
- جریان اسمی 5A
- ولتاژ تغذیه 183 تا 484 ولت AC
- نوع اتصال مستقیم
موارد کاربرد رله کنترل فاز اشنایدر RM17TG20
رله های کنترل فاز برای انواع حفاظت پیشگیرانه از تابلو بخاطر اندازه گیری مقدار ولتاژ هر فاز توالی آن و متوجه شدن قطع هر یک از فاز ها که باعث افزایش تحمیل بر فازهای دیگر می شود فرمان قطع به کنتاکتور اصلی تابلو الکتریکی را می دهد و مانع از آسیب به موتور های الکتریکی موجود در صنایع می شود . به طور کلی از رله های کنترل فاز ، در صنایع زیر می توان استفاده کرد :
- موتور سه فاز
- حرکت ماشین آلات 3 فاز و تجهیزات وابسته
- مدیریت انرژی، اتوماسیون و کنترل فرآیند
- پمپ، فن و نوار نقاله
- جرثقیل و پله برقی
دانلود دیتا شیت و رابط کاربری محصول
جدول مشخصات رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20
|
سری |
Zelio Control |
|
نوع استفاده |
Modular measurement and control relays |
|
نوع رله |
Control relay |
|
کاربرد خاص محصول |
For 3-phase supply |
|
نام و پارت نامبر رله |
RM17TG-RM17TG20 |
|
پارامترهای کنترلی رله |
Phase sequence Phase failure detection (2 or more phase cut) |
|
زمان تاخیر |
Without |
|
ظرفیت سوییچینگ بر حسب VA |
1250 VA |
|
محدوده اندازه گیری |
208…440 V voltage AC |
|
ماکزیمم ولتاژ سوییچینگ |
250 V AC 250 V DC |
|
حداقل جریان سوییچینگ |
10 mA at 5 V DC |
|
محدوده های ولتاژ تغذیه |
183…484 V AC |
|
محدوده های ولتاژ کنترلی |
– 12 % + 10 % Un |
|
توان مصرفی در VA |
0…22 VA at 400 V AC 50 Hz |
|
آستانه تشخیص ولتاژ |
< 100 V AC |
|
فرکانس مدار کنترلی |
50…60 Hz +/- 10 % |
|
کنتاکت های خروجی |
2 C/O |
|
جریان خروجی اسمی |
5 A |
|
محدوده های اندازه گیری ولتاژ |
183…484 V AC |
|
تاخیر در پاور آپ |
650 ms |
|
رنج ولتاژ |
183…484 V |
|
پاسخ زمانی |
<= 130 ms (in the event of a fault) |
|
علامت استاندارد |
CE |
|
رده استاندارد اضافه ولتاژ |
III conforming to IEC 60664-1 |
|
مقاومت عایق |
> 500 MOhm at 500 V DC conforming to IEC 60255-5 > 500 MOhm at 500 V DC conforming to IEC 60664-1 |
|
[Ui] نرخ ولتاژ عایق |
400 V conforming to IEC 60664-1 |
|
فرکانس تغذیه |
50/60 Hz +/- 10 % |
|
موقعیت کاری |
Any position without derating |
|
ترمینال ها |
Screw terminals, 1 x 0.5…1 x 4 mm² (AWG 20…AWG 11) solid without cable end Screw terminals, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) solid without cable end Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 12) flexible with cable end Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) flexible with cable end |
|
نیروی گشتاور |
0.6…1 N.m conforming to IEC 60947-1 |
|
جنس بدنه |
Self-extinguishing plastic |
|
سیگنالینگ محلی |
LED (yellow) for relay ON |
|
ریل و نحوه اتصال |
35 mm symmetrical DIN rail conforming to EN/IEC 60715 |
|
چرخه الکتریکی |
10000 cycles |
|
چرخه مکانیکی |
30000000 cycles |
|
نرخ ساعت کاری |
<= 360 operations/hour full load |
|
رده کاری |
AC-12 conforming to IEC 60947-5-1 AC-13 conforming to IEC 60947-5-1 AC-14 conforming to IEC 60947-5-1 AC-15 conforming to IEC 60947-5-1 DC-12 conforming to IEC 60947-5-1 DC-13 conforming to IEC 60947-5-1 |
|
ایمنی |
B10d = 850000 MTTFd = 924.6 years |
|
عمق |
17.5 mm |
|
وزن |
0.13 kg |
