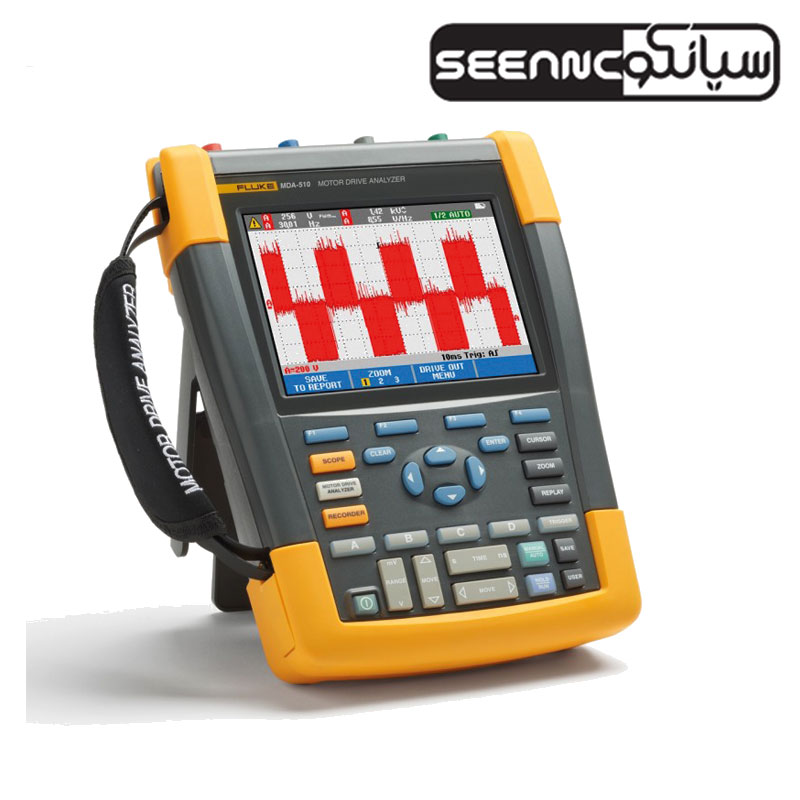

آنالایزر درایو و موتور فلوک آمریکا مدل Fluke MDA-510

آنالایزر درایو و موتور فلوک آمریکا مدل Fluke MDA-510

Categories: , ,
  • طراحی قابل حمل و مقاوم
  • مجهز به صفحه نمایش گرافیکی
  • دارای 4 کانال برای تحلیل جریان، ولتاژ، توان، فرکانس و …
  • نمایش نمودار از نوسان های اندازه گیری شده
  • قابلیت مدولاسیون ولتاژ و خروجی راه انداز موتور
  • قابلیت اتصال به کامپیوتر برای تهیه گزارش
با توجه به نوسان قیمت دلار، محصولات در حال به روز رسانی و تغییر قیمت هستند. لطفا برای اطلاع از قیمت نهایی با همکاران بخش فروش شرکت تماس بگیرید. باتشکر
تماس بگیرید
آیا قیمت مناسب‌تری سراغ دارید؟
بلیخیر
موجود در انبار
نقد و بررسی اجمالی

معرفی و خرید آنالایزر درایو راه انداز موتور های الکتریکی فلوک آمریکا مدل Fluke MDA-510

تحلیلگر راه انداز های موتور الکتریکی یا به اصلاح آنالایزر درایور موتور فلوک MDA-510 از جمله پیشرفته ترین تجهیزات تعمیر و نگهداری ساخته شده در کمپانی آمریکایی فلوک است که با بهره گیری از تکنولوژی های تحلیلی روز روند راه اندازی و درایو موتورها را به دقت توسط نمودار گرافیکی به صورت گام به گام نمایش می دهد تا تکنسین بخش به راحتی روند کار را بررسی کند. MDA-510 محاسبات و اندازه گیری های پیچیده در هنگام راه اندازی و عیب یابی را به حداقل می رساند و از طریق سیستم برنامه ریزی خاص خود به صورت گام به گام روند تست موتور را دنبال می کند و در هر مرحله از تست اطلاعات تکمیلی مربوط را به کاربر ارائه می دهد

طراحی سبک و قابل حمل، سیستم پیشرفته گزارش دهی گام به گام،  نمایش گرافیکی داده ها از طریق نمودار های ساده شده، نمایش انواع پارامتر های الکتریکی وابسته به درایو به صورت نموداری و یک اسیلوسکوپ کامل 500 هرتز، رابط کاربری آسان و … از اصلی ترین ویژگی های این آنالایزر درایو حرفه ای می باشد

گروه فنی و مهندسی سیانکو به عنوان نمایندگی کمپانی فلوک آمریکا و برند های تحت نظر این شرکت انواع تجهیزات تست و نگهداری تولید شده مانند مولتی متر و آمپر متر های انبری دیجیتال TRUE RMS و آنالایزر های توان،  جریان سه فاز و موتور را همراه با گارانتی معتبر و خدمات پس از فروش به همراه آموزش کار و راهنمای فارسی در کشور ایران با قیمت مناسب عرضه و تامین می کند.



ویژگی های فنی آنالایزر درایو فلوک مدل Fluke MDA-510

  • طراحی قابل حمل و مقاوم
  • مجهز به صفحه نمایش گرافیکی
  • دارای 4 کانال برای تحلیل جریان، ولتاژ، توان، فرکانس و …
  • نمایش نمودار از نوسان های اندازه گیری شده
  • قابلیت مدولاسیون ولتاژ و خروجی راه انداز موتور
  • قابلیت اتصال به کامپیوتر برای تهیه گزارش



جدول مشخصات فنی آنالایزر درایو موتور فلوک مدل Fluke MDA-510

اطلاعات اندازه گیری
ولتاژ (V dc) DC
ماکزیمم ولتاژ با پراب 10:1 یا 100:1

1000 V

ماکزیمم رزولوشن با پراب 10:1 یا 100:1

1 mV

حداکثر ارقام قابل نمایش

999 counts

دقت در 4 s تا 10 us/div

±(3 % + 6 counts)

ولتاژ (V ac) AC

ماکزیمم ولتاژ با پراب 10:1 یا 100:1

1000 V

ماکزیمم رزولوشن با پراب 10:1 یا 100:1

1 mV

حداکثر ارقام قابل نمایش

999 counts

50هرتز

±(3 % + 10 counts) – 0.6 %

60هرتز

±(3 % + 10 counts) – 0.4 %

60 هرتز تا 20 کیلو هرتز

±(4 % + 15 counts)

20کیلو تا 1 مگا هرتز

±(6 % + 20 counts)

1 تا 25 مگا هرتز

±(10 % + 20 counts)

ولتاژ (V ac+dc) True-rms
ماکزیمم ولتاژ با پراب 10:1 یا 100:1

1000 V

ماکزیمم رزولوشن با پراب 10:1 یا 100:1

1 mV

حداکثر ارقام قابل نمایش

1100 counts

DC تا 60 هرتز

±(3 % + 10 counts)

60 هرتز تا 20 کیلو هرتز

±(4 % + 15 counts)

20کیلو تا 1 مگا هرتز

±(6 % + 20 counts)

1 تا 25 مگا هرتز±(10 % + 20 counts)
ولتاژ (V pwm) PWM
هدف

برای اندازه گیری  پهنای پالس سیگنالهای مودوله شده، مانند خروجی های اینورتر راه انداز موتور

مبناخواندن ولتاژ موثر نشان داده شده  براساس میانگین تعداد مقادیر نمونه برداری بر اساس دوره فرکانس پایه
دقت

As Vac+dc for sinewave signals

ولتاژ پیک  (V peak)
مد کاری

Max peak, min peak, or pk-to-pk

ماکزیمم ولتاژ با پراب 10:1 یا 100:1

1000 V

ماکزیمم رزولوشن با پراب 10:1 یا 100:1

10 mV

دقت
ماکزیمم و مینیمم پیک

±0.2 division

پیک تو پیک Pk-to-pk

±0.4 division

حداکثر ارقام قابل نمایش

800 counts

مشخصات عمومی آنالایزر درایو راه انداز موتور های الکتریکی فلوک آمریکا مدل Fluke MDA-510

مشخصات عمومی
جریان (AMP) با جریان کلمپی
محدوده اندازه گیری

Same as V ac, Vac+dc or V peak

فاکتور های معیار

0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50mV/A, 100 mV/A, 200 mV/A, 400 mV/A

دقت

Same as Vac, Vac+dc or V peak (add current clamp accuracy)

فرکانس (Hz)
محدوده

1.000 Hz to 500 MHz

حداکثر ارقام قابل نمایش

999 counts

دقت

±(0.5 % + 2 counts)

نسبت ولتاژ به هرتز (V/Hz)
هدف

To show the measured V PWM value (see V PWM) divided by the fundamental frequency on variable ac motor speed drives

دقت

% Vrms + % Hz

ولتاژ غیر بالانس ورودی درایو
هدف

To show the highest percentage difference of one of the phase vs average of the 3 true-rms voltages

دقت

Indicative percentage based on Vac+dc values

ولتاژ غیر بالانس خروجی درایو و ورودی موتور
هدف

To show the highest percentage difference of one of the phase vs average of the 3 PWM voltages

دقت

Indicative percentage based on V PWM values

جریان غیر بالانس ورودی درایو
هدف

To show the highest percentage difference of one of the phase vs average of the 3 AC current values

دقت

Indicative percentage based on Aac+dc values

جریان غیر بالانس خروجی درایو و ورودی موتور
هدف

To show the highest percentage difference of one of the phase vs average of the 3 AC current values

دقت

Indicative percentage based on A ac values

زمان صعود و نزول
خواندن

Voltage difference (dV), time difference (dt), voltage vs time difference (dV/dt), overshoot

دقت

As oscilloscope accuracy

هارمونیک ها و طیف
هارمونیک ها

DC to 51st

محدوده طیف ها

1…9 kHz, 9-150 kHz (20 MHz filter on), up to 500 MHz (voltage modulation)

ولتاژ شفت
نسبت رخداد ها بر ثانیه

Indicative percentage based on rise and fall time (Impulse discharges) measurements

گزارش داده
تعداد اسکرین ها

Typical 50 screens can be saved in reports (depends on compression ratio)

انتقال به PC

Using 2 GB USB stick or mini-USB to USB cable and FlukeView™ 2 for ScopeMeter™ test tool

تنظیمات پراب
ولتاژ پراب

1:1, 10:1, 100:1, 1000:1, 20:1, 200:1

جریان کلمپ

0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A

ولتاژ شفت پراب

1:1, 10:1, 100:1
