- صفحه نمایش گرافیکی و رنگی
- نمایش نمودار از اندازه گیری ها
- قابلیت ارائه گزارش و اتصال به کامپیوتر
- قابلیت مدولاسیون ولتاژ، خروجی درایو ، باس DC و ورودی موتور
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

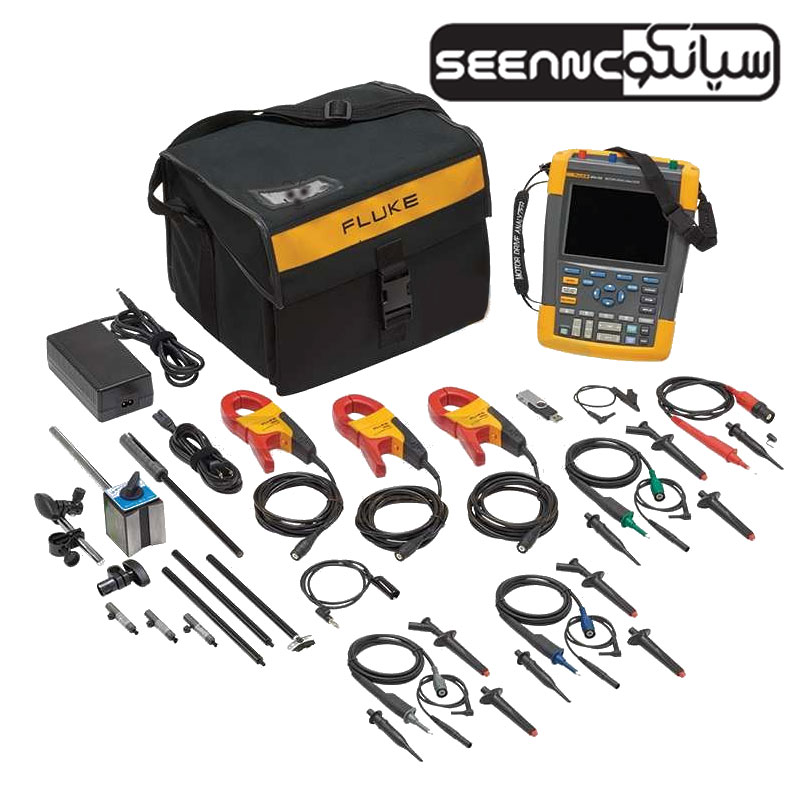

معرفی و خرید آنالایزر درایو و موتور فلوک آمریکا مدل Fluke MDA-550
آنالایزر راه انداز موتور الکتریکی فلوک MDA-550 یکی از تجهیزات ضروری تعمیر و نگهداری در صنایع ساخته شده در کمپانی آمریکایی فلوک است که با بهره گیری از تکنولوژی روز دنیا سیستم تحلیل گر داده بر اساس ورودی های دستگاه روند راه اندازی و درایو موتورها را به دقت توسط نمودار گرافیکی به صورت گام به گام نمایش می دهد تا خطاهای احتمالی و خرابی به وجود آمده در موتور یا درایو آن به صورت مستند و دقیق مشخص شود. آنالایزر درایو MDA-550 بر اساس فرمول های برنامه نویسی شده در دستگاه محاسبات و اندازه گیری های پیچیده در هنگام راه اندازی و عیب یابی را به حداقل می رساند و از طریق سیستم برنامه ریزی خاص خود به صورت گام به گام روند تست موتور را دنبال می کند و در هر مرحله از تست اطلاعات تکمیلی مربوط را به کاربر ارائه می دهد
طراحی سبک و قابل حمل، سیستم پیشرفته گزارش دهی گام به گام، نمایش گرافیکی داده ها از طریق نمودار های ساده شده، نمایش انواع پارامتر های الکتریکی وابسته به درایو به صورت نموداری و یک اسیلوسکوپ کامل 500 هرتز، رابط کاربری آسان و … از اصلی ترین ویژگی های این آنالایزر درایو حرفه ای می باشد
گروه فنی و مهندسی سیانکو به عنوان نمایندگی کمپانی فلوک آمریکا و برند های تحت نظر این شرکت انواع تجهیزات تست و نگهداری تولید شده مانند مولتی متر و آمپر متر های انبری دیجیتال TRUE RMS و آنالایزر های توان، جریان سه فاز و موتور را همراه با گارانتی معتبر و خدمات پس از فروش به همراه آموزش کار و راهنمای فارسی در کشور ایران با قیمت مناسب عرضه و تامین می کند.
ویژگی های فنی آنالایزر درایو موتور های الکتریکی فلوک آمریکا مدل Fluke MDA-550
- صفحه نمایش گرافیکی و رنگی
- نمایش نمودار از اندازه گیری ها
- قابلیت ارائه گزارش و اتصال به کامپیوتر
- قابلیت مدولاسیون ولتاژ، خروجی درایو ، باس DC و ورودی موتور
جدول مشخصات فنی آنالایزر درایو موتور های الکتریکی فلوک آمریکا مدل Fluke MDA-550
| اطلاعات اندازه گیری | |
| ولتاژ (V dc) DC | |
| ماکزیمم ولتاژ با پراب 10:1 یا 100:1 |
1000 V |
| ماکزیمم رزولوشن با پراب 10:1 یا 100:1 |
1 mV |
| حداکثر ارقام قابل نمایش |
999 counts |
| دقت در 4 s تا 10 us/div |
±(3 % + 6 counts) |
|
ولتاژ (V ac) AC |
|
| ماکزیمم ولتاژ با پراب 10:1 یا 100:1 |
1000 V |
| ماکزیمم رزولوشن با پراب 10:1 یا 100:1 |
1 mV |
| حداکثر ارقام قابل نمایش |
999 counts |
| 50هرتز |
±(3 % + 10 counts) – 0.6 % |
| 60هرتز |
±(3 % + 10 counts) – 0.4 % |
| 60 هرتز تا 20 کیلو هرتز |
±(4 % + 15 counts) |
| 20کیلو تا 1 مگا هرتز |
±(6 % + 20 counts) |
| 1 تا 25 مگا هرتز |
±(10 % + 20 counts) |
| ولتاژ (V ac+dc) True-rms | |
| ماکزیمم ولتاژ با پراب 10:1 یا 100:1 |
1000 V |
| ماکزیمم رزولوشن با پراب 10:1 یا 100:1 |
1 mV |
| حداکثر ارقام قابل نمایش |
1100 counts |
| DC تا 60 هرتز |
±(3 % + 10 counts) |
| 60 هرتز تا 20 کیلو هرتز |
±(4 % + 15 counts) |
| 20کیلو تا 1 مگا هرتز |
±(6 % + 20 counts) |
| 1 تا 25 مگا هرتز | ±(10 % + 20 counts) |
| ولتاژ (V pwm) PWM | |
| هدف |
برای اندازه گیری پهنای پالس سیگنالهای مودوله شده، مانند خروجی های اینورتر راه انداز موتور |
| مبنا | خواندن ولتاژ موثر نشان داده شده براساس میانگین تعداد مقادیر نمونه برداری بر اساس پریود فرکانس پایه |
| دقت |
As Vac+dc for sinewave signals |
| ولتاژ پیک (V peak) | |
| مد کاری |
Max peak, min peak, or pk-to-pk |
| ماکزیمم ولتاژ با پراب 10:1 یا 100:1 |
1000 V |
| ماکزیمم رزولوشن با پراب 10:1 یا 100:1 |
10 mV |
| دقت | |
| ماکزیمم و مینیمم پیک |
±0.2 division |
| پیک تو پیک Pk-to-pk |
±0.4 division |
| حداکثر ارقام قابل نمایش |
800 counts |
مشخصات عمومی آنالایزر درایو راه انداز موتور های الکتریکی فلوک آمریکا مدل Fluke MDA-550
| مشخصات عمومی | |
| جریان (AMP) با جریان کلمپی | |
| محدوده اندازه گیری |
Same as V ac, Vac+dc or V peak |
| فاکتور های معیار |
0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50mV/A, 100 mV/A, 200 mV/A, 400 mV/A |
| دقت |
Same as Vac, Vac+dc or V peak (add current clamp accuracy) |
| فرکانس (Hz) | |
| محدوده |
1.000 Hz to 500 MHz |
| حداکثر ارقام قابل نمایش |
999 counts |
| دقت |
±(0.5 % + 2 counts) |
| نسبت ولتاژ به هرتز (V/Hz) | |
| هدف |
برای نشان دادن ولتاژ PWM اندازه گیری شده تقسیم بر فرکانس پایه در درایو موتور های سرعت متغیر AC |
| دقت |
% Vrms + % Hz |
| ولتاژ غیر بالانس ورودی درایو | |
| هدف |
برای نشان دادن بیشترین درصد اختلاف در یکی از فاز های در برابر میانگین ولتاژ سه فاز true-rms |
| دقت | نشان دادن درصد بر اساس مقادیر آمپر متناوب و مستقیم(Aac+dc) |
| ولتاژ غیر بالانس خروجی درایو و ورودی موتور | |
| هدف |
برای نشان دادن بیشترین درصد اختلاف در یکی از فاز های در برابر میانگین ولتاژ سه فاز true-rms |
| دقت |
نشان دادن درصد بر اساس مقادیر ولتاژ PWM |
| جریان غیر بالانس ورودی درایو | |
| هدف |
برای نشان دادن بیشترین درصد اختلاف در یکی از فاز های در برابر میانگین ولتاژ سه فاز true-rms |
| دقت |
نشان دادن درصد بر اساس مقادیر آمپر متناوب و مستقیم(Aac+dc) |
| جریان غیر بالانس خروجی درایو و ورودی موتور | |
| هدف |
برای نشان دادن بیشترین درصد اختلاف در یکی از فاز های در برابر میانگین ولتاژ سه فاز true-rms |
| دقت |
نشان دادن درصد بر اساس مقادیر آمپر متناوب(A ac) |
| زمان صعود و نزول | |
| خواندن |
اختلاف ولتاژ (dV), اختلاف زمان (dt), اختلاف ولتاژ بر زمان(dV/dt), فرارفت(overshoot) |
| دقت |
به عنوان دقت اسیلوسکوپ |
| هارمونیک ها و طیف | |
| هارمونیک ها |
DC to 51st |
| محدوده طیف ها |
1…9 kHz, 9-150 kHz (20 MHz filter on), up to 500 MHz (voltage modulation) |
| ولتاژ شفت | |
| نسبت رخداد ها بر ثانیه |
نشان دادن درصد بر اساس اندازه گیری های زمان سعود و نزول |
| گزارش داده |
|
| تعداد اسکرین ها |
با توجه به میزان فشرده سازی نوعا 50 اسکرین در هر گزارش ذخیره می شود |
| انتقال به PC |
Using 2 GB USB stick or mini-USB to USB cable and FlukeView™ 2 for ScopeMeter™ test tool |
| تنظیمات پراب | |
| ولتاژ پراب |
1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 |
| جریان کلمپ |
0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A |
| ولتاژ شفت پراب |
1:1, 10:1, 100:1 |
