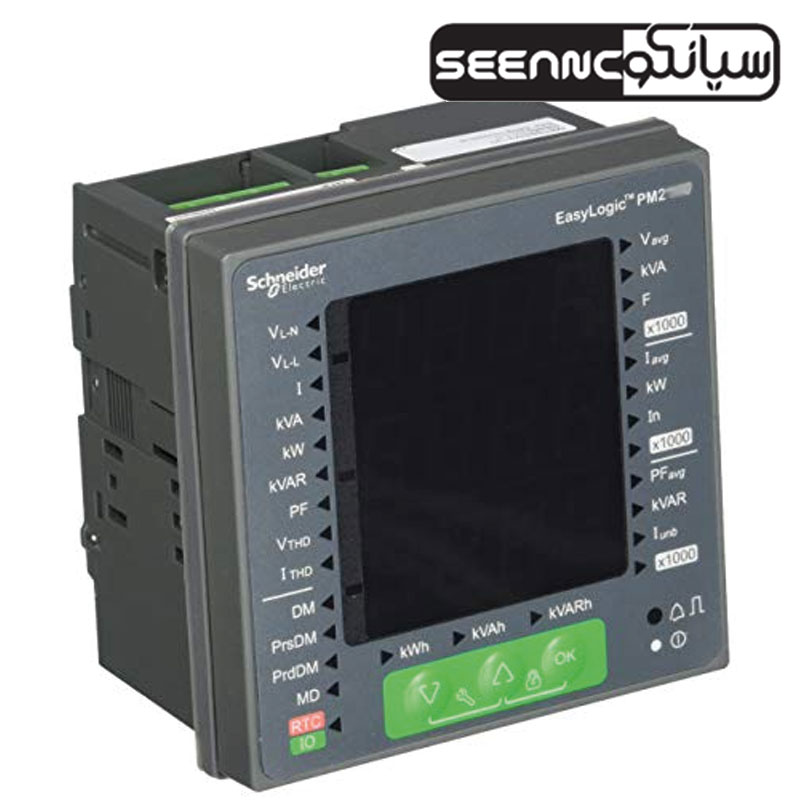

پاورمتر تابلویی مولتی فانکشن اشنایدر فرانسه Schneider PM2130

پاورمتر تابلویی مولتی فانکشن اشنایدر PM2130  از سری  پاور آنالایزر های Schneider Pm2000 Series می باشد که با کلاس دقت بالا تمام قابلیت های اندازه گیری مورد نیاز برای بررسی و مدیریت تجهیزات و دستگاه های الکتریکی نصب شده در یک محیط کاملا صنعتی را دارا هستند

تماس بگیرید
آیا قیمت مناسب‌تری سراغ دارید؟
بلیخیر
موجود در انبار
نقد و بررسی اجمالی

معرفی، قیمت و خرید پاورمتر تابلویی مولتی فانکشن اشنایدر فرانسه Schneider PM2130

پاورمتر تابلویی مولتی فانکشن اشنایدر PM2130  از سری  پاور آنالایزر های Schneider Pm2000 Series می باشد که با کلاس دقت بالا تمام قابلیت های اندازه گیری مورد نیاز برای بررسی و مدیریت تجهیزات و دستگاه های الکتریکی نصب شده در یک محیط کاملا صنعتی را دارا هستند

این پاور متر می توانند این اطلاعات را در قالب دو نمایشگر شامل LED اعلام وضعیت و صفحه نمایش کریستالی lcd  در اختیار تکنسین برق دستگاه قرار دهند.

برای مشاهده سایر تجهیزات این سری از پاورمتر های تابلویی سری Schneider PM2000 به لینک زیر مراجعه کنید.

لیست پاورآنالایزر های هوشمند و تابلویی اشنایدر فرانسه Schneider PM2000



مشخصات فنی دستگاه

اطلاعات تکمیلی و مشخصات الکتریکی پاورمتر تابلویی دیجیتال اشنایدر الکتریک PM2130
کاربرد دستگاه

Sub billing
Power monitoring

آنالیز کیفیت توان

total harmonic distortion
up to the 31st harmonic

پارامترهای قابل اندازه گیری

Apparent power min/max, total
Active and reactive power min/max, total
Current min/max, avg
Voltage min/max, avg
Frequency min/max, avg
Total current harmonic distortion THD (I) per phase
Total voltage harmonic distortion THD (U) per phase
Power factor min/max, avg
Apparent energy total
Active and reactive energy total

نوع پارامترها

Peak demand currents
Active power P, P1, P2, P3
Demand power P, Q, S
Reactive power Q, Q1, Q2, Q3
Apparent power S, S1, S2, S3
Active, reactive, apparent energy (signed, four quadrant)
Voltage U, U21, U32, U13, V, V1, V2, V3
Current I, I1, I2, I3
Calculated neutral current
Unbalance current
Peak demand power PM, QM, SM

دقت کلاس

Class 1 reactive energy conforming to IEC 62053-24
Class 0.5S active energy conforming to IEC 62053-22
Class 5 harmonic distorsion (I THD & U THD)

دقت اندازه گیری

Apparent power +/- 0.5 %
Active energy +/- 0.5 %
Reactive energy +/- 1 %
Active power +/- 0.5 %
Voltage +/- 0.5 %
Power factor +/- 0.01
Current +/- 0.5 %
Frequency +/- 0.05 %

مقدار جریان قابل اندازه گیری

5…6000 mA

ولتاژ قابل اندازه گیری

35…480 V AC 50/60 Hz between phases
20…277 V AC 50/60 Hz between phase and neutral
480…999000 V AC 50/60 Hz with external VT

محدوده فرکانس قابل اندازه گیری

45…65 Hz

نرخ ولتاژ تغذیه[Us]

80…277 V AC 45…65 Hz +/- 10 %
100…277 V DC +/- 10 %

فرکانس شبکه در پاورمتر تابلویی Schneider PM2130

50 Hz
60 Hz

زمان گذار

50 ms 120 V AC typical
50 ms 230 V AC typical
50 ms 125 V DC typical

نرخ جریان[In]

1 A
5 A

ماکزیمم توان مصرفی در VA

8 VA at 277 V AC

ماکزیمم توان مصرفی در W

3.3 W (power lines (AC))
3.3 W at 277 V (power lines (DC))

امپدانس ورودی

Current (impedance <= 0.3 mOhm)
Voltage (impedance > 5 MOhm)

تنظیمات امنیتی

Protected by access code

نوع صفحه نمایش

7 segments LED

رنگ صفحه نمایش

Red

ظرفیت پیام های صفحه نمایش

3 fields of 4 characters

اعداد صفحه نمایش

12 digit(s) – 14.2 mm in height

بازه های درخواست

Configurable from 1 to 60 min

اطلاعات صفحه نمایش

Demand current (past value)
Demand current (present value)
Demand power (past value)
Demand power (present value)
Voltage
Current
Frequency
Energy consumption
Harmonic distortion
Power factor
Active power
Apparent power
Reactive power
Unbalanced in %

نوع کلید های کنترلی

3 x button

سیگنالینگ لوکال

Red LED: output signal 1…9999000 pulse/ k_h (kWh, kVAh, kVARh)
Green LED: module operation and integrated communication

تعداد ورودی ها

0

تعداد خروجی ها

0

پروتکل پورت ارتباطی

Modbus RTU at 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps even/odd or none – 2 wires, insulation 2500 V

پورت ارتباطی پشتیبان

Screw terminal block: RS485

داده های قابل ذخیره سازی

Power logs
Time stamping
Energy consumption logs
Min/max for 8 parameters

ویژگی

Real time clock

نرخ نمونه برداری

64 samples/cycle

امنیت سایبری در پاورمتر تابلویی Schneider PM2130

Enable/disable communication ports

سرویس های ارتباطی

Remote monitoring

تاییدیه های دستگاه

CE conforming to IEC 61010-1
CULus conforming to UL 61010-1
CULus conforming to CSA C22.2 No 61010-1
RCM
EAC
C-Tick

نحوه نصب

Clip-on

موقعیت نصب

Vertical

پایه نصب

Framework

شرایط نصب

1 x installation guide

رده اندازه گیری دستگاه پاورمتر تابلویی Schneider PM2130

Category III 480 V
Category II 480…600 V

کلاس عایق الکتریکی

Class II
Double insulation

flame retardance

V-0 conforming to UL 94

ترمینال ها

Current transformer: screw connection (bottom) 6
Voltage inputs: screw connection (top) 4

مواد ساخت

Polycarbonate

عرض

96 mm

عمق

76.09 mm total:
61.64 mm embedded:

ارتفاع

96 mm

وزن

300 g
