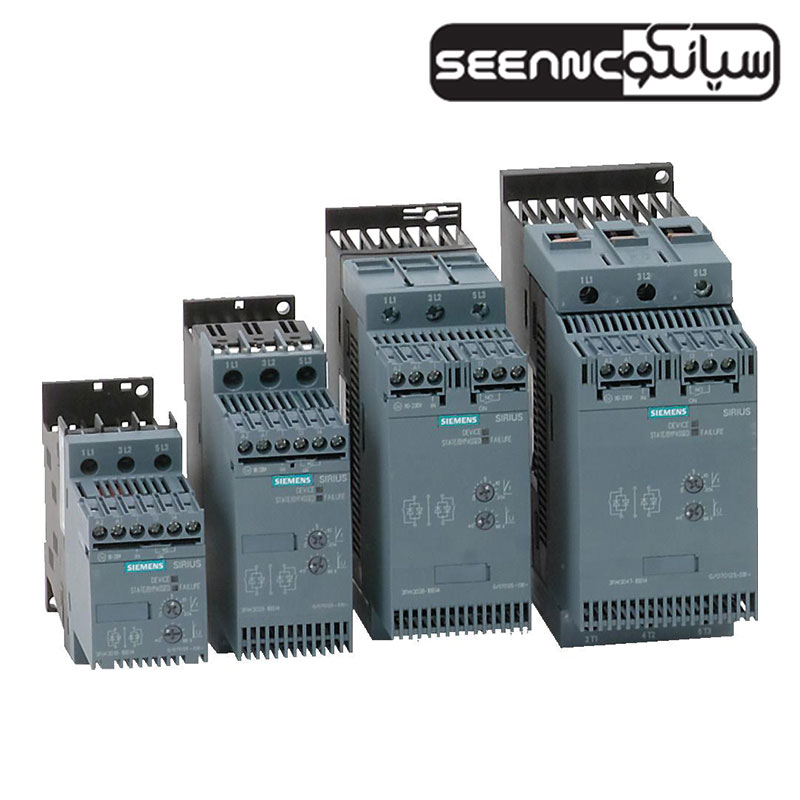

معرفی و خرید سافت استارتر های زیمنس خانواده 3RW30

سافت استارتر های زیمنس خانواده SIRIUS 3RW30 طبق اساس عملکرد اعلام شده توسط شرکت زیمنس برای راه اندازی نرم موتورهای 3 فاز آسنکرون مناسب هستند. به لطف کنترل 2 فاز، جریان نه تنها در تمام زمان شروع در حداقل مقدار در هر سه فاز حفظ می‌شود، بلکه پارازیت جریان را نیز حذف می‌کند. این امر نه تنها شروع دو فاز موتورها تا 55 کیلووات (در 400 ولت) را امکان پذیر می‌کند، بلکه از پیک‌های جریان و گشتاوری که اتفاق می‌افتد نیز جلوگیری می‌کند(مانند استارتر های wye-delta). سافت استارتر زیمنس 3RW30 دارای رنج توانی 1.5 کیلووات (3.6 آمپر) الی 55 کیلووات (106 آمپر) است.

همچنین سافت استارتر سری 3RW30 در 4 فریم سایز عرضه شده است.

فریم سایز 3RW3018 از توان 1.5 کیلووات الی 7.5 کیلووات است.

فریم سایز 3RW3028 از توان 11 الی 18.5 کیلووات است.

فریم سایز 3RW3038 از توان 22 کیلووات الی 37 کیلوواتاست.

فریم سایز 3RW3047 از توان 45 کیلووات الی 55 کیلووات می باشد.

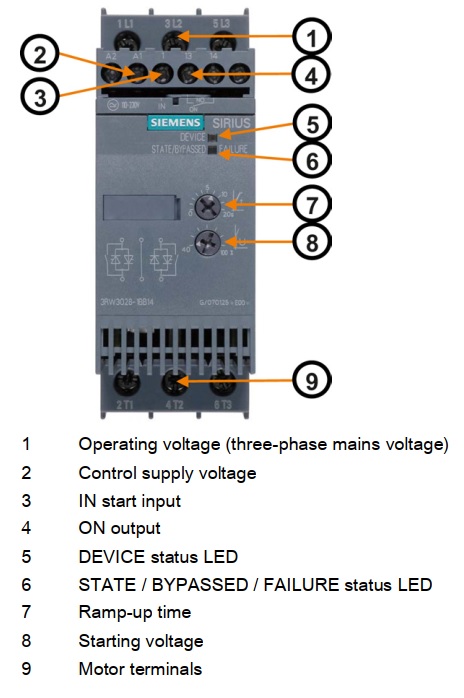

راهنمای کاربری کار با دستگاه

ویژگی‌های سافت استارتر های 3RW30:

طراحی کوچک و کامپکت، مناسب برای استفاده در تابلو
تغییر راحت مقادیر با استفاده از پتانسیومترهای تعبیه شده بر روی دستگاه
یکپارچه سازی آسان در سیستم ماژولار SIRIUS
دستگاه‌های سوئیچ‌زنی ترکیبی و کنترل دو فاز موتور



مزایای عملکرد سافت استارتر های 3RW30:

استفاده بهینه تر از تابلو با صرفه جویی در فضا
کاهش جریان راه اندازی و افت ولتاژهای لحظه ای در شبکه برق
راه اندازی و توقف نرم الکتروموتور
اتصال ماژول ها به محافظ‌های راه انداز موتور
حداقل افت توان و کنترل بهینه موتور با اجتناب از اجزای DC
انجام حفاظت الکتروموتور و عدم نیاز به برخی از حفاظت‌هایی چون اضافه بار و یا اتصال کوتاه در الکتروموتور
کاهش استهلاک الکتروموتور و ادوات مکانیکی متصله
امکان ایجاد ترمز DC با یک سافت استارتر دیجیتال
حذف پدیده کویتاسیون و ضربه قوچ در پمپ ها

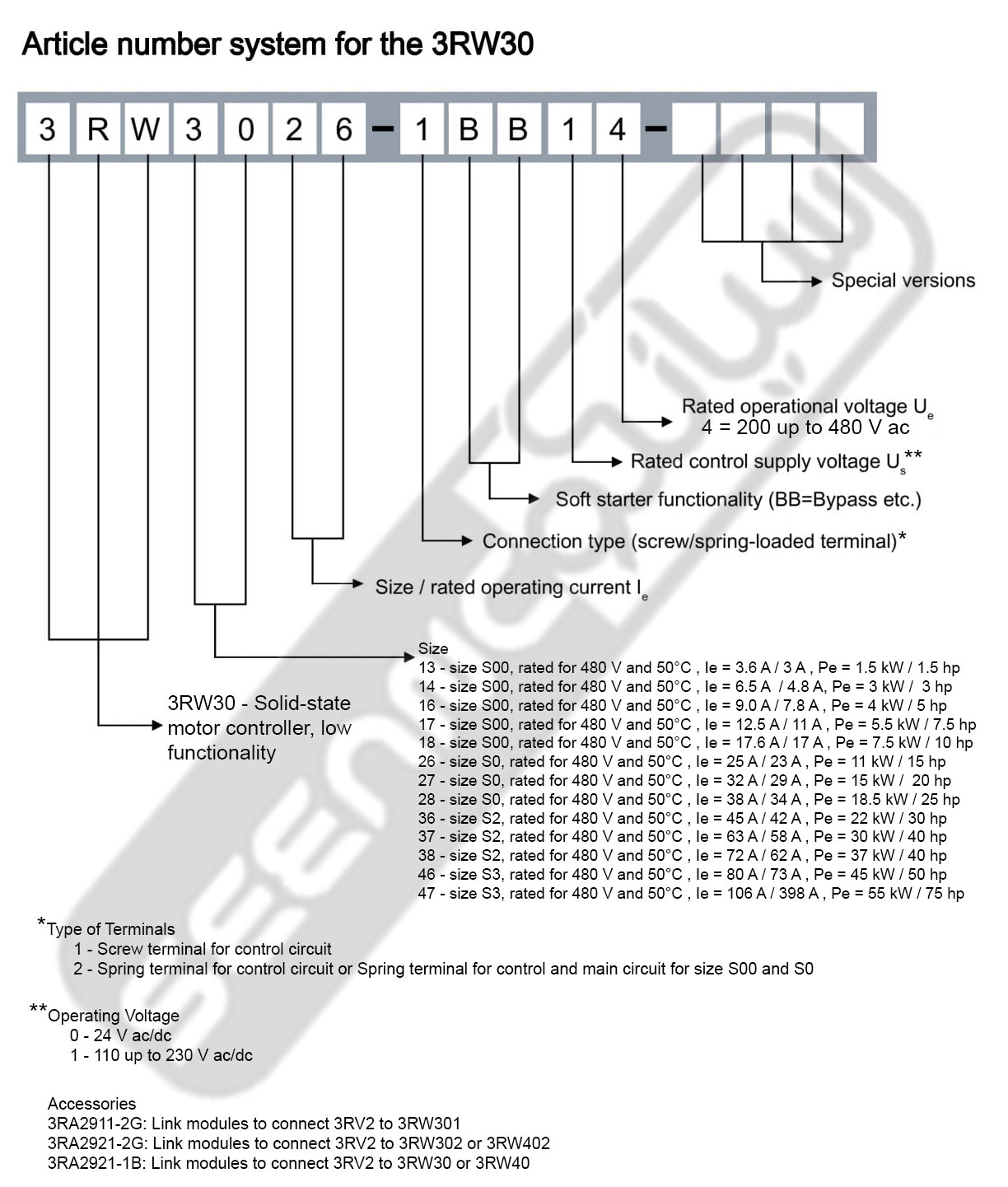

جدول تشخیص کد سافت استارترنحوه عملکرد سافت استارتر زیمنس

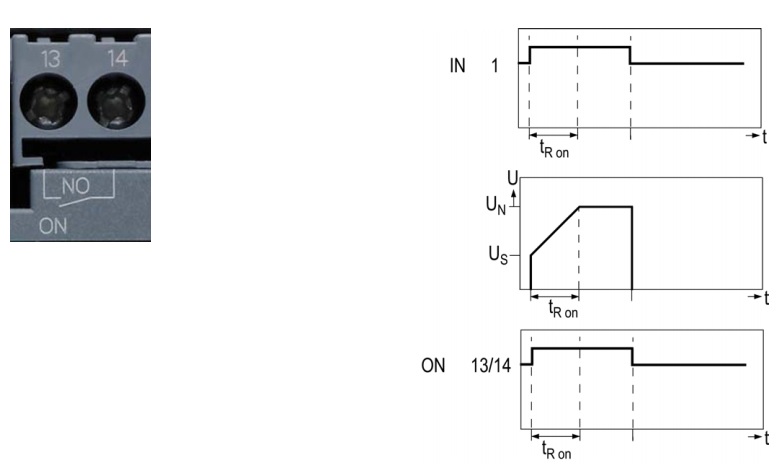

ترمینال‌های خروجی:

در پایه 13/14 (ON) در حالت عادی هیچگونه پتانسیلی وجود ندارد و در صورت روشن شدن سافت استارتر این ترمینال بسته خواهد شد. ترمینال 1 (IN) تا زمانی که دستور Start حذف نشود، بسته می‌ماند. به عنوان مثال، خروجی را می‌توان برای کنترل یک کنتاکتور خطی متصل قبل از سافت استارتر برای کنترل ولتاژ یا برای اجرای محافظ در صورت انتخاب کنترل دکمه استفاده کرد.

ترمینال های خروجی

فرایند توقف:

شما می‌توانید بین حالت‌های متوقف کننده مختلف که طیف گسترده ای از برنامه‌های کاربردی نرم افزارهای SIRIUS را نشان می‌دهد، برنامه مورد نظر خود را انتخاب کنید. متوقف کننده موتور می‌تواند به طور مطلوب با هر برنامه خاصی سازگار شود. اگر در هنگام توقف فرمان شروع به کار صادر شود، فرآیند قطع شده و موتور دوباره با حالت شروع تنظیم شده روشن خواهد شد.



توقف بدون بار:

“توقف بدون بار” به این معنی است که هنگامی که فرمان ON از سافت استارتر برداشته شود، برق تغذیه شده از طریق سافت استارتر قطع می‌شود. موتور متوقف شده و فقط توسط اینرسی جرمی (جرم گریز از مرکز) روتور و بار حرکت می‌کند. به این توقف طبیعی نیز گفته می‌شود. جرم گریز از مرکز بزرگ به معنای زمان توقف طولانی تر بدون بار است.



ورودی جهت استارت:

ولتاژ کنترل در پایانه A1/A2 وجود دارد: فرایند راه اندازی سافت استارتر هنگامی شروع می‌شود که سیگنالی در ترمینال 1 (IN) وجود داشته باشد. سافت استارتر تا زمانی که سیگنال دوباره حذف شود به کار خود ادامه می‌دهد. پتانسیل سیگنال در ترمینال 1 باید با پتانسیل ولتاژ کنترل در ترمینال A1/A2 مطابقت داشته باشد.

ورودی جهت استارت

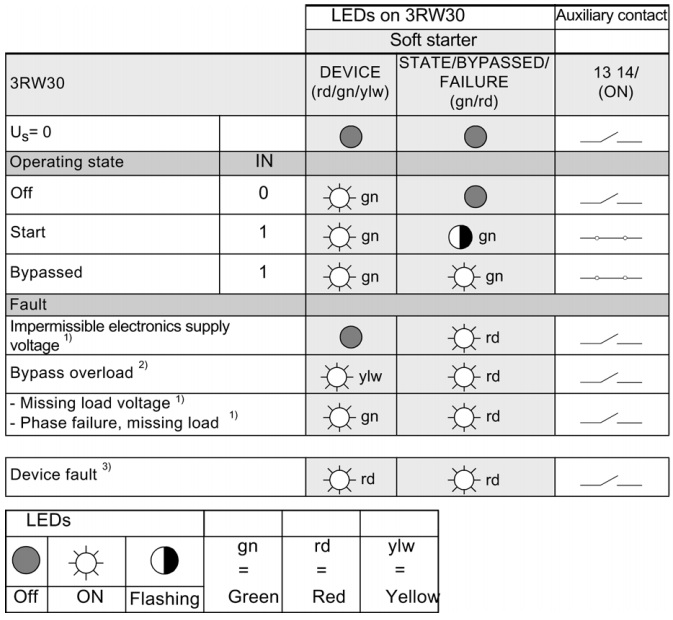

LEDهای وضعیت:

 LEDهای وضعیت سافت استارتر زیمنس

1. خطا به طور خودکار توسط یک رویداد خروجی ریست می‌شود. در صورت وجود فرمان شروع در ورودی، راه اندازی مجدد خودکار آغاز می‌شود و 3RW راه اندازی مجدد می‌شود.
2. با حذف دستور استارت در ورودی می‌توان خطا را تشخیص داد.
3. ولتاژ کنترل را خاموش کنید ، سپس دوباره آن را روشن کنید. اگر خطا هنوز وجود دارد ، با شریک زیمنس یا کمک فنی خود تماس بگیرید.

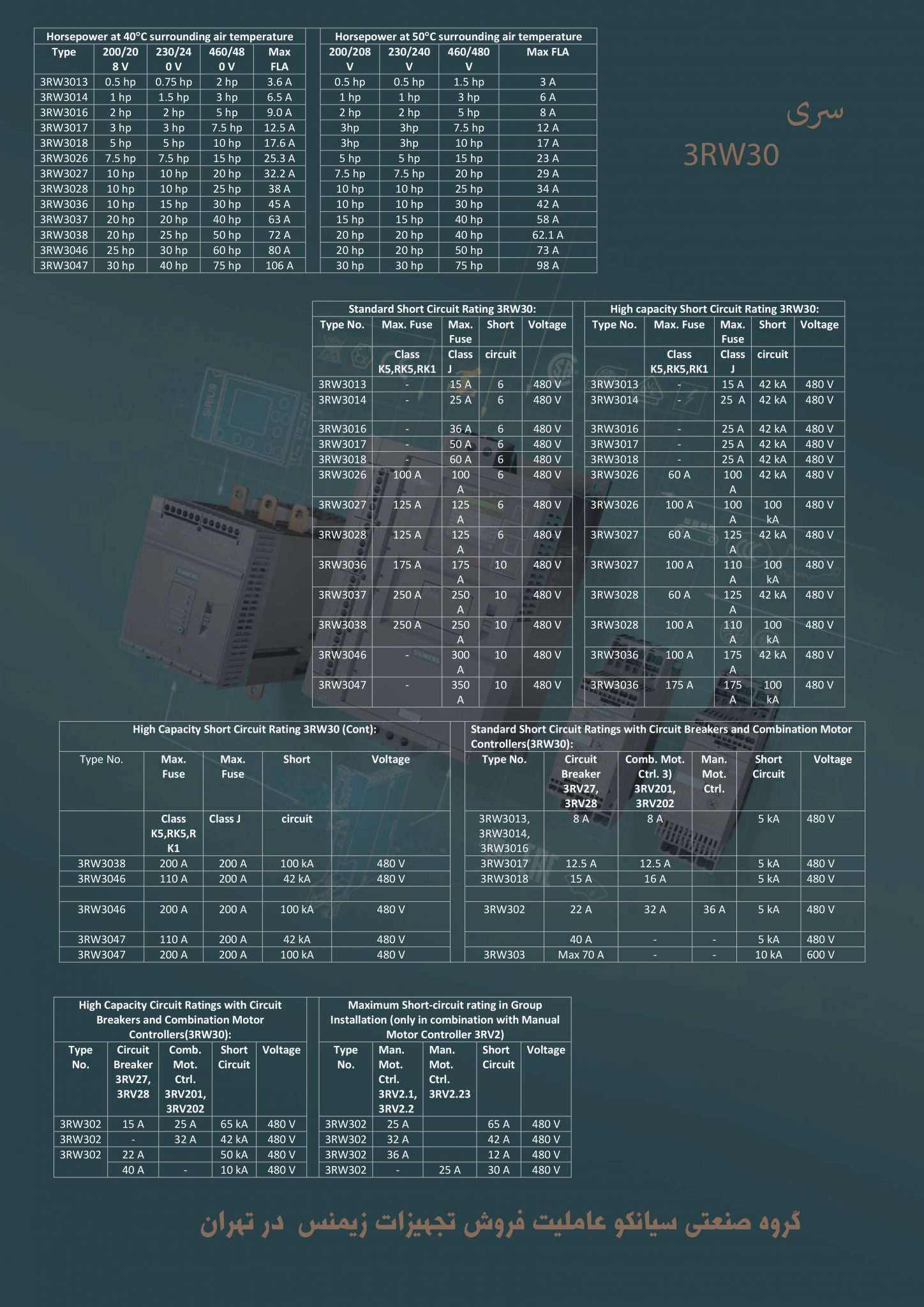

جدول سری خانواده زیمنس

کاربردهای سافت استارتر های زیمنس خانواده 3RW30:

سافت استارتر های زیمنس خانواده 3RW30 بنا به تنوع در مدل‌های متفاوت متناسب با احتیاج صنایع هر بخش یکی از پرکاربردترین و همچنین پرفرو‌ترین سافت استارترها می‌باشد. از کاربردهای سافت استارترهای زیمنس خانواده 3RW30 می‌توان موارد زیر اشاره کرد:
• پمپ  • فن  • نوار نقاله  • کمپرسور  • آسیاب  • سنگ شکن  • همزن  • فرز  • دستگاه تراش

گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند‌های معتبر بین المللی انواع سافت استارتر و درایو زیمنس را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می‌کند.



پیکربندی سافت استارترهای خانواده 3RW30:

3RW3013

3RW3014

3RW3016

3RW3017

3RW3018

3RW3026

3RW3027

3RW3028

3RW3036

3RW3037

3RW3038

3RW3046

3RW3047

Type

Power electronics

Load rating rated operational current Ie

3.6/3.3/3

6.5/6/5.5

9/8/7

12.5/12/11

17.6/17/14

25.3/23/21

32.2/29/26

38/34/31

45/42/39

65/58/53

72/62.1/60

80/73/66

106/98/90

A

According to IEC and UL/CSAI), individual mounting at 40/50/60 °C, AC‑53a

Power loss

0.25

0.5

1

2

4

8

13

19

6

12

15

12

21

W

In operation after completed starting with uninterrupted rated operational current (40 °C) approx.

24

52

80

80

116

188

220

256

316

444

500

576

768

W

During starting with 300% IM (40 °C)

Permissible rated motor current and starts per hour

For normal starting (CLASS 10) at 40/50 °C

3.6/3.3

6.5/6.0

9/8

12.5/12.0

17.6/17.0

25/23

32/29

38/34

45/42

63/58

72/62

80/73

106/108

A

Rated motor current IMII), ramp-up time 3s

200/150

87/60

50/50

85/70

62/46

23/23

23/23

19/19

38/38

23/23

22/22

22/22

15/15

1/h

Starts per hourIII)

3.6/3.3

6.5/6.0

9/8

12.5/12.0

17.6/17.0

25/23

32/29

38/34

45/42

63/58

72/62

80/73

106/108

A

Rated motor current IMII), ramp-up time 4 s

150/100

64/46

35/35

62/47

45/32

15/15

16/16

12/12

26/26

15/15

15/15

15/15

10/10

1/h

Starts per hourIII)

    I) Measurement at 60 °C according to UL/CSA not required.

    II) At 300% IM, Tu = 40/50 °C.

    III) For intermittent duty S4 with ON period = 30%, Tu = 40/50 °C, stand-alone installation vertical. The quoted switching frequencies do not apply for automatic mode.





جدول سفارش و مشخصات سافت استارترهای زیمنس خانواده 3RW30:

ردیفمدلنوع ترمینالمیزان ولتاژ تغذیه در
دمای 40 درجه سانتیگراد
میزان جریان عملیاتی در
دمای 40 درجه سانتیگراد
میزان توان در ولتاژ 400 ولت
و دمای 40 سانتی گراد
میزان جریان در ولتاژ 230 ولت
و دمای 40 درجه سانتی گراد
سایزکاتالوگ
13RW3013-1BB04Screw Terminals24V AC/DC3.6A1.5KW0.75KWS00
23RW3013-1BB14Screw Terminals110-230V AC/DC3.6A1.5KW0.75KWS00
33RW3013-2BB04Spring-Loaded Terminals24V AC/DC3.6A1.5KW0.75KWS00
43RW3013-2BB14Spring-Loaded Terminals110-230V AC/DC3.6A1.5KW0.75KWS00
53RW3014-1BB04Screw Terminals24V AC/DC6.5A3KW1.5KWS00
63RW3014-1BB14Screw Terminals110-230V AC/DC6.5A3KW1.5KWS00
73RW3014-2BB04Spring-Loaded Terminals24V AC/DC6.5A3KW1.5KWS00
83RW3014-2BB14Spring-Loaded Terminals110-230V AC/DC6.5A3KW1.5KWS00
93RW3016-1BB04Screw Terminals24V AC/DC9A 4KW2.2KWS00
103RW3016-1BB14Screw Terminals110-230V AC/DC9A 4KW2.2KWS00
113RW3016-2BB04Spring-Loaded Terminals24V AC/DC9A 4KW2.2KWS00
123RW3016-2BB14Spring-Loaded Terminals110-230V AC/DC9A 4KW2.2KWS00
133RW3017-1BB04Screw Terminals24V AC/DC12.5A5.5KW3KWS00
143RW3017-1BB14Screw Terminals110-230V AC/DC12.5A5.5KW3KWS00
153RW3017-2BB04Spring-Loaded Terminals24V AC/DC12.5A5.5KW3KWS00
163RW3017-2BB14Spring-Loaded Terminals110-230V AC/DC12.5A5.5KW3KWS00
173RW3018-1BB04Screw Terminals24V AC/DC17.6A7.5KW4KWS00
183RW3018-1BB14Screw Terminals110-230V AC/DC17.6A7.5KW4KWS00
193RW3018-2BB04Spring-Loaded Terminals24V AC/DC17.6A7.5KW4KWS00
203RW3018-2BB14Spring-Loaded Terminals110-230V AC/DC17.6A7.5KW4KWS00
213RW3026-1BB04Screw Terminals24V AC/DC25A11KW5.5KWS0
223RW3026-1BB14Screw Terminals110-230V AC/DC25A11KW5.5KWS0
233RW3026-2BB04Spring-Loaded Terminals24V AC/DC25A11KW5.5KWS0
243RW3026-2BB14Spring-Loaded Terminals110-230V AC/DC25A11KW5.5KWS0
253RW3027-1BB04Screw Terminals24V AC/DC32A15KW7.5KWS0
263RW3027-1BB14Screw Terminals110-230V AC/DC32A15KW7.5KWS0
273RW3027-2BB04Spring-Loaded Terminals24V AC/DC32A15KW7.5KWS0
283RW3027-2BB14Spring-Loaded Terminals110-230V AC/DC32A15KW7.5KWS0
293RW3028-1BB04Screw Terminals24V AC/DC38A18.5KW11KWS0
303RW3028-1BB14Screw Terminals110-230V AC/DC38A18.5KW11KWS0
313RW3028-2BB04Spring-Loaded Terminals24V AC/DC38A18.5KW11KWS0
323RW3028-2BB14Spring-Loaded Terminals110-230V AC/DC38A18.5KW11KWS0
333RW3036-1BB04Screw Terminals24V AC/DC45A22KW11KWS2
343RW3036-1BB14Screw Terminals110-230V AC/DC45A22KW11KWS2
353RW3036-2BB04Spring-Loaded Terminals24V AC/DC45A22KW11KWS2
363RW3036-2BB14Spring-Loaded Terminals110-230V AC/DC45A22KW11KWS2
373RW3037-1BB04Screw Terminals24V AC/DC63A30KW18.5KWS2
383RW3037-1BB14Screw Terminals110-230V AC/DC63A30KW18.5KWS2
393RW3037-2BB04Spring-Loaded Terminals24V AC/DC63A30KW18.5KWS2
403RW3037-2BB14Spring-Loaded Terminals110-230V AC/DC63A30KW18.5KWS2
413RW3038-1BB04Screw Terminals24V AC/DC72A37KW22KWS2
423RW3038-1BB14Screw Terminals110-230V AC/DC72A37KW22KWS2
433RW3038-2BB04Spring-Loaded Terminals24V AC/DC72A37KW22KWS2
443RW3038-2BB14Spring-Loaded Terminals110-230V AC/DC72A37KW22KWS2
453RW3046-1BB04Screw Terminals24V AC/DC80A45KW22KWS3
463RW3046-1BB14Screw Terminals110-230V AC/DC80A45KW22KWS3
473RW3046-2BB04Spring-Loaded Terminals24V AC/DC80A45KW22KWS3
483RW3046-2BB14Spring-Loaded Terminals110-230V AC/DC80 A45KW22KWS3
493RW3047-1BB04Screw Terminals24V AC/DC106 A55KW30KWS3
503RW3047-1BB14Screw Terminals110-230V AC/DC106 A55KW30KWS3
513RW3047-2BB04Spring-Loaded Terminals24V AC/DC106 A55KW30KWS3
523RW3047-2BB14Spring-Loaded Terminals110-230V AC/DC106 A55KW30KWS3
