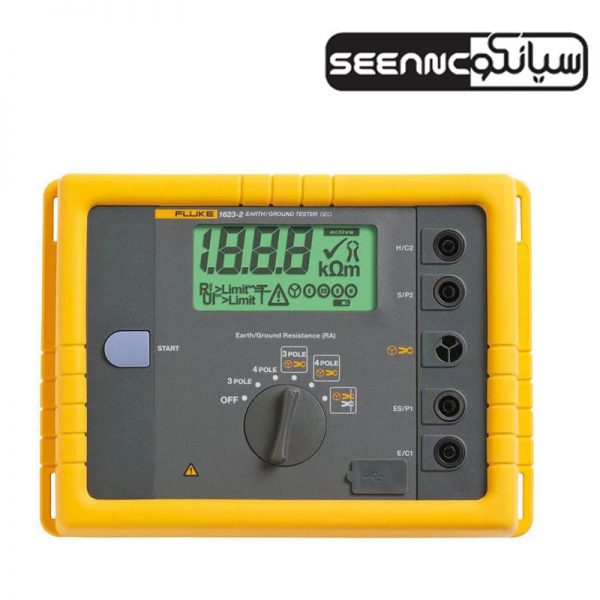

ارت سنج 3 و 4 کاناله دیجیتالی فلوک مدل Fluke 1623-2

کیت تستر زمین 2-1623 فلوک با امکان ذخیره سازی داده ها و دانلود آنها توسط کابل usb دستگاهی با کاربرد آسان و سرعت اندازه گیری بالا می باشد.
این دستگاه مشابه دستگاه ارت سنج Fluke 1625-2 است با این تفاوت که دقت اندازه گیری در مدل 2-1625 بخاطر وجود دو مشخصه مقاومت ویژه خاک (*R) و کنترل خودکار فرکانس (AFC) بالاتر است، در فلوک 2-1623 اندازه گیری فرکانس برای 128 هرتز موجود است …

تماس بگیرید

ارت تستر حرفه ای دیجیتالی فلوک مدل Fluke 1623-2 GEO

دستگاه های ارت تستر فلوک از جمله FLUKE 1623-2 , FLUKE 1625-2  ارت سنج های پیشرفته ای هستند که مقاومت زمین را سریع، راحت و با دقت بالایی اندازه گیری میکنند. این دستگاه ها میزان مقاومت زمین را به چهار روش، روش سه و چهار سیم افت پتانسیل و لوپ ؛ روش چهار سیم تست مقاومت خا، روش تست ارت به روش SELECTIVE با یک کلمپ و در نهایت روش STAKELESS با استفاده از دو کلمپ، اندازه گیری میکند. کار با این ارت تستر پیشرفته ساده است و در حین راحتی کار نتایج بسیار دقیقی را نیز از آن دریافت میکنید.

این دستگاه مشابه دستگاه ارتسنج Fluke 1625-2 است با این تفاوت که دقت اندازه گیری در مدل 2-1625 بخاطر وجود دو مشخصه مقاومت ویژه خاک (*R) و کنترل خودکار فرکانس (AFC) بالاتر است، در فلوک 2-1623 اندازه گیری فرکانس برای 128 هرتز موجود است.



ویژگی های تستر مقاومت زمین فلوک مدل Fluke 1623-2 GEO

  • ارت تستر دو پل (ac) اندازه گیری مقاومت
  • ارت تستر سه پل اندازه گیری ارت
  • اندازه گیری فرکانس 128 هرتز
  • اندازه گیری مقاومت خاک و ارت زمین در حالت چهار پل
  • تست سلکتیو (selective)
  • تست stakeless (مقاومت لوپ زمین) (دو کلمپ)
  • حافظه داخلی 1500 داده و دسترسی با پورت usb
  • استاندارد حفاظتی IP56 مقاوم در برابر آب و گرد و غبار
  • نمایشگر 1999 digit LCD



تجهیزات همراه (Includes) : دستگاه تستر فلوک 2-1623 ، راهنمای کاربری، باتری ها، راهنمای سریع دستگاه، 2 عدد لید تست، کابل usb ،



با خرید کیت کامل این ارت سنج تجهیزات همراه از جمله چهار عدد میخ کوبش زمین، گواهی ،کلمپ های همراه دستگاه دو عدد ، فیش های سوسماری ، سه رول سیم رنگی پنجاه متری را نیز همراه دستگاه دریافت کنید . برای مشاهده جزییات کیت کامل به این لینک مراجعه کنید.



— سیستم ارتینگ صاعقه گیر چیست؟



مشخصات فنی تستر مقاومت زمین Fluke 1623-2 GEO

دفترچه کاتالوگ و راهنمای دستگاه مطالعه شود. (تعدادی از ردیف های جدول برای طولانی نشدن صفحه حذف شده اند، برای اطلاعات بیشتر pdf های کاتالوگ و راهنمای کاربری را از همین صفحه دانلود کنید.)

مشخصات عمومی دستگاه
نمایشگر: 1999 digit LCD Display with special symbols, digit height 25 mm, fluorescent backlight
رابط کاربری کار با دستگاه Instant measurement through TURN and START one button concept. The only operating elements are rotary switch and START button
مقاومت در برابر آب و گردو غبار Instrument is designed for tough environmental conditions (rubber protective cover, IP56)
حافظه Internal memory storage up to 1500 records accessible via USB port
محدوده دمایی
دمای محیط -10°C to 50°C (14°F to 122°F)
ذخیره سازی دما -30°C to 60°C (-22°F to 140°F)
باتری Typical > 3,000 measurements
ابعاد (W x H x D) 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)
وزن 1.1 kg (2.43 lb) including batteries
7.6 kg (16.8 lb) incl. accessories and batteries in carrying case
اندازه گیری مقاومت زمین در حالت RA 3-Pole (IEC 1557-5)
تغییر وضعیت RA 3-pole
رزولوشن 0.001 Ω to 10 Ω
محدوده اندازه گیری 0.020 Ω to 19.99 kΩ
دقت ±(2% rdg + 3 d)
خطای عملیاتی ±(5% rdg + 3 d)
ولتاژ / جریان اندازه گیری
ولتاژ اندازه گیری Vm = 48 V AC
جریان اتصال کوتاه > 50 mA
فرکانس اندازه گیری 128 Hz
مقاومت پراب (RS) Max 100 kΩ
اندازه گیری مقاومت زمین در حالت RA 4-Pole (IEC 1557-5)
تغییر وضعیت RA 4-pole
رزولوشن 0.001 Ω to 10 Ω
محدوده اندازه گیری 0.020 Ω to 19.99 kΩ
دقت ±(2% rdg + 3 d)
Operating error ±(5% rdg + 3 d)
ولتاژ / جریان اندازه گیری
ولتاژ اندازه گیری Vm = 48 V AC
جریان اتصال کوتاه > 50 mA
فرکانس اندازه گیری 128 Hz
مقاومت پراب (RS + RES) Max 100 kΩ
اندازه گیری مقاومت زمین با کلمپ جریان حالت RA 3-Pole Selective (RA with Clamp )
تغییر وضعیت RA 3-pole with clamp
رزولوشن 0.001 Ω to 10 Ω
محدوده اندازه گیری 0.020 Ω to 19.99 kΩ
دقت ±(7% rdg + 3 d)
ولتاژ/ جریان اندازه گیری (with External Current Clamp)
ولتاژ اندازه گیری Vm = 48 V AC
جریان اتصال کوتاه > 50 mA
فرکانس اندازه گیری 128 Hz
اندازه گیری مقاومت زمین با کلمپ جریان در حالت RA 4-Pole Selective (RA with Clamp )
تغییر وضعیت RA 4-pole with clamp
رزولوشن 0.001 Ω to 10 Ω
محدوده اندازه گیری 0.020 Ω to 19.99 kΩ
دقت ±(7% rdg + 3 d)
ولتاژ/ جریان اندازه گیری (with External Current Clamp)
ولتاژ اندازه گیری Vm = 48 V AC
جریان اتصال کوتاه > 50 mA
فرکانس اندازه گیری 128 Hz
اندازه گیری لوپ گراند در روش Stakeless (2 Clamps)
تغییر وضعیت RA 4-pole 2 clamps
رزولوشن 0.001 Ω to 10 Ω
محدوده اندازه گیری 0.020 Ω to 19.99 kΩ
دقت ±(7% rdg + 3 d)
ولتاژ/ جریان اندازه گیری در حالت Stakeless با دو کلمپ جریان
ولتاژ اندازه گیری Vm = 48 V AC
فرکانس اندازه گیری 128 Hz
نویز جریان (IEXT) Max. IEXT = 10 A (AC) (RA < 20 Ω)
Max. IEXT = 2 A (AC) (RA > 20 Ω)

Fluke 1623-2 Earth Ground Tester performs all four ground tests quickly and accurately.

The Fluke 1623-2 earth ground tester measures earth ground loop resistances using only clamps, only stakes, or one clamp and stakes. With the stakeless test method, the Fluke 1623-2 is able to measure earth ground loop resistances for multi-grounded systems using only current clamps. This technique eliminates the dangerous, and time consuming job of disconnecting parallel grounds, and finding suitable locations for auxiliary ground stakes. You can use it to perform earth ground tests in places you’ve not considered before, such as inside buildings, on power pylons, or anywhere you don’t have access to soil.

Keep your options open

Keep in mind, the stakeless test method works only if a bonded earth ground system exists for the building or structure under test. If there is only one path to ground, typical with many residential applications, you will need to use the fall-of-potential test method that requires stakes.

The 1625-2 is also very easy to use. World class accessories speed set up and test time. And the tester tells you which stakes or clamps to connect for each test. The large rotary switch and buttons are easy to operate even with a gloved hand. And you can store up to 1,500 records and access them easily via the USB port.

Need even more accuracy? Check out the 1625-2 that offers:

  • Automatic Frequency Control that identifies existing interference and chooses a measurement frequency to minimize its effect, thus providing a more accurate earth ground value.
  • R* measurement that calculates earth ground impedance at 55 Hz to more accurately reflect the earth ground resistance that a fault-to earth ground would see.

Other useful capabilities:

  • Includes USB port for data storage and transfer
  • Works with world class that speed set up and test time
  • Comes with a rugged carrying case

Accessories: Fluke 1623-2 GEO Earth Ground Resistance Meter

Kits (2)

    Fluke ES-162P3-2 3-Pole Stake Kit
Fluke ES-162P4-2 4-Pole Stake Kit

Cables (3)

    Fluke Cable Reel 25M BL
Fluke Cable Reel 25M GR
Fluke Cable Reel 50M RD

Current clamps (1)

    Fluke EI-1623 Selective/Stakeless Clamp Set

Other (3)

Fluke EI-162AC Clip-on Current Transformer (Inducing)
Fluke EI-162BN 320 mm Diameter Split Core Transformer
Fluke EI-162X Clip-on Current Transformer (Sensing) with Shielded Cable Set



دانلود کاتالوگ دستگاه

دانلود راهنمای کاربری دستگاه
