پاورآنالایزر|سنجش هارمونیک|کیفیت توان الکتریکی HIOKI PW3198

برای اندازه گیری پارامترهای ولتاژ سه فاز باید از پاورآنالایز یا دستگاه سنجش هارمونیک استفاده کرد. در اندازه گیری ولتاژ سه فازباید به پارامترهای ویژه و حساس ان دقت کرد که  استفاده کننده است آسیبی نبیند اندازه گیری و تست این دستگاه ها شامل توان اکتیو،راکتیو،زاویه فاز،ولتاژ ،جریان ،هارمونیک ،که بر اساس رنج اندازه گیری و دقت آنالیز میشوند و در صنعت نفت،پتروشیمی،نیرگاه،انتقالsات برق،ایستگاه های انرژی،سیستم های خورشیدی بادی، ماشین آلات صنعتی  کاربرد فراوانی دارد.



مشخصات فنی،قیمت و خرید پاورآنالایزر HIOKI PW3198

  • راه اندازی آسان
  • دقت بالا(با دقت اندازه گیری 0.1 درصد ولتاژ پایه)
  • اندازه گیری تمام پارامتر ها در یک زمان
  • متد هایی برای آشکار سازی رویداد ها از جمله :
  • • اضافه ولتاژ گذرا(ضربه)- افت ولتاژ- افزایش ولتاژ-وقفه-جریان هجومی- نوسانات فرکانس – هارمونیک
  • هارمونیک های مرتبه بالا- عدم تعادل



حالت های نمایش مختلف پاورآنالایزر

  • 1- نمایش DMM: ولتاژ-جریان-توان اکتیو-توان ظاهری-توان راکتیو-ضریب توان-انتگرال توان-
    فاکتورK به صورت عددی نمایش داده می شود.
  • 2- نمایش شکل موج
  • 3- نمایش برداری: نمایش ولتاژ-جریان و هارمونیک به صورت برداری
  • 4- نمایش هارمونیک به صورت بارگراف: مقدار موثر و زاویه فاز از مرتبه صفر تا پنجاه
  • 5- ثبت و نمایش تمام پارامتر ها بصورت نمودار زمانی
  • 6- نمایش لیست رویدادها
  • 7- نمایش شکل موج رویداد ها
  • قابلیت اتصال به کامپیوتر(USB/LAN)
  • نرم افزار کامپیوتری بررسی کیفیت توان
  • قابلیت اتصال SD کارت ماکزیمم 32G (SD کارت مورد تایید شرکت)
  • میزان ذخیره اطلاعات تا 55 هفته (تغریبا یک سال)
  • تعداد رویداد قابل ذخیره 55000
  • اندازه گیری مقادیر تکفاز-سه فاز(سه سیمه و چهار سیمه)
  • رنج وسیع اندازه گیری
  • دارای ساعت واقعی وتقویم خودکار
  • دارای باطری داخلی و شارژر
  • چهار کانال برای ولتاژ وچهار کانال برای جریان ورودی
  • همگامی زمانی با ساعت استاندارد UTC ودیگر ابزارها با اضافه کردن GPS BOX

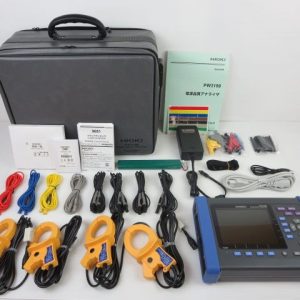

تجهیزات جانبی پاورآنالایزر

کتابچه دستورالعمل-راهنمای اندازه گیری-کابل ولتاژ L1000 :(8عدد کابل هرکدام 3متر:قرمز-زرد-آبی-خاکستری به اضافه 4عدد کابل مشکی و8عدد گیره سوسماری:قرمز-زرد-آبی-خاکستری به اضافه 4عدد سیاه)-لوله اسپیرال-برچسب های کابل ورودی(برای مشخص کردن کانال های کابل ولتاژ و گیره(CLAMP))-آداپتور Z1002 –کابل USB (طول 1 متر) -کارت حافظه SD (2GB)



کاربرد پاورآنالایزر

• عیب یابی: در سیستم های نیرو(نقص تجهیزات-خرابی-ریست شدن-داغ شدن بیش از حد ویا آتش سوزی )ایده آل است برای عیب یابی سیستم های نیروگاه بادی وخورشیدی –ایستگاه های شارژ EV –شبکه های هوشمند –
ماشین های ابزار-تجهیزات OA (به عنوان مثال : کامپیوتر- پرینتر و یو پی اس)-اتاق های سرور و تجهیزات الکتریکی

• بررسی و پیشگیری: اندازه گیری های طولانی از کیفیت برق ومدیریت تمام پارامترها

• بررسی قدرت(بار): مطالعه مصرف انرژی و پیدا کردن ظرفیت سیستم قبل از اضافه کردن بار

• اندازه گیری خط های سه فاز و زمین به طور همزمان

• اندازه گیری اولیه وثانویه یو پی اس

• آنالیز ولتاژ دو خط

• مشخص کردن اتصال کوتاه

• اندازه گیری ورودی و خروجی یک مبدل DC به AC برای نیروگاه خورشیدی

• اندازه گیری از راه دور

• اندازه گیری ولتاژ –جریان-توان اکتیو-توان راکتیو-توان ظاهری-ضریب توان-انتگرال توان- اضافه ولتاژ گذرا(ضربه)- افت ولتاژ- افزایش ولتاژ-وقفه-جریان هجومی- نوسانات فرکانس – هارمونیک
هارمونیک های مرتبه بالا- عدم تعادل -فلیکر-جریان نشتی-THD –فاکتور K –توان هارمونیک-اختلاف فاز-
انرژی اکتیو و راکتیو و…



Hioki PW3198 Power Quality Analyzer

  • Verify power problems in accordance with the IEC61000-4-30 Class A standard
  • High Accuracy and continuous gapless recording (V:±0.1% of nominal voltage, A and W:±0.2% rdg. ±0.1% f.s.)
  • CAT IV 600 V – safe enough for incoming power lines
  • Broadband voltage range lets you measure even high-order harmonic components of up to 80 kHz
  • Wide dynamic range from low voltages up to 1300 V (3P4W line-to-line voltage)
  • Maximum 6000 V transient overvoltage up to 700 kHz
  • LAN, USB and SD card interfaces
  • Optional GPS BOX for synchronizing multiple devices
  • For best value, order PRO kit versions which include current clamps, software, and a hard case



برند : HIOKI / JAPAN
