 کاربردفشار سنج وسرعت سنج دیفرانسیل

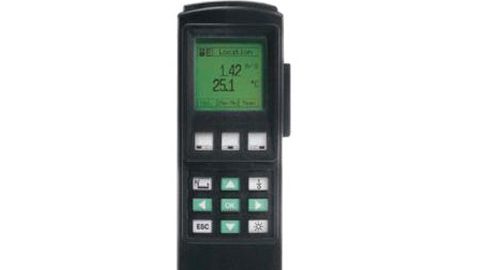

فشارسنج برای انجام اندازه گیری کیفیت هوای داخل ساختمان از جمله دما، رطوبت، سرعت هوا، فشار، دی اکسید کربن و مونواکسید کربن مورد استفاده قرار میگیرد.

انواع سرعت سنج ها :

دو نوع مختلف از سرعت سنج ها وجود دارند : الکتریکی و مکانیکی . به این دلیل که سرعت سنج های الکتریکی در واقع اختراع نسبتا جدیدی می باشند – اولین سرعت سنج تمام الکتریک تا سال 1993پدیدار نشده بودند. مخترعی از استراسبورگ فرانسه در سال 1902 اختراع اولین سرعت سنج جریان چرخشی را به ثبت رسانید. این اختراع به رانندگان اجازه می داد تا زمانی

که در مسافرت بودند ببینند که دقیقا چه میزان سرعت دارند تا بتوانند زمان خود را تنظیم کنند. درست در همین زمان و با اختراع این سرعت سنج بسیاری از کشورها قوانین و محدودیت هایی را بر حسب میزان سرع پایه ریزی کردند و از افسران پلیس برای اجرای آن استفاده کردند.

درجه بندی سرعت سنج :

تمام سرعت سنج ها باید به گونه ای درجه بندی گردنند که بتوانند به دقت گشتاور تولید شده توسط میدان مغناطیسی را که نشان دهنده سرعت خودرو می باشد نمایش دهند.این درجه

بندی بستگی به فاکتورهایی دارد که شامل ارتباط چرخ دنده ها در درایو کابل و در نهایت ارتباط آنها با دیفرانسیل و اندازه تایرها می باشد.تمام این فاکتورها بر روی سرعت کلی تاثیر می

گذارد.برای مثال سایز تایرها .زمانی که اکسل یک دور کامل می زند. تایرهای متصل نیز یک دورکامل می زنند. اما تایر هایی که سایز بزرگتری دارند مسافت بیشتری نسبت به تایری که سایز

کوچکتری دارند طی می کنند.

انواع فشارسنج:

فشار سنج u شکل

فشارسنج مکلئود

فشارسنج جیوه‌ای

فشارسنج ترموکوپل

فشارسنج صوتی

فشارسنج خازنی

فشارسنج گاز ایده آل

ساده ترین و معروفترین آنها فشار سنج لوله U شکل است که در آن مقداری جیوه در لوله U شکل ریخته شده و میزان اختلاف فشار محیط (هوا که برابر p0 است) و ماده داخل فشارسنج که بر مایع جیوه فشار وارد می‌کند از طریق اختلاف ارتفاع ستون مایع جیوه اندازه گیری می‌شود. بنابراین از این طریق فشار واقعی را می‌توانیم بدست آوریم: (P = P0 + ρg (h – h0

در رابطه اخیر P فشار و ρ چگالی ماده و P0 فشار اتمسفر ، h0 ارتفاع ستون مایع در فشار اتمسفر ، g شتاب جاذبه و h ارتفاع ستون مایع در فشار ماده می‌باشد.

فشارسنج جیوه ای

این فشارسنج اساساً از یک  لوله خالی از هوا درست شده است که یک طرف آن مسدود و طرف دیگر آن که باز است در ظرف پر از جیوه فرو برده شده است. فشار هوای بیرون ، جیوه را از منبع به سمت داخل لوله می‌راند. جیوه تا حدی که وزن آن در داخل لوله ، دقیقاً معادل نیروی ناشی از فشار هوا گردد در لوله فشار سنج بالا می‌رود و سپس در حالت تبادل و سکون باقی می‌ماند. با تغییر فشار هوا ، سطح جیوه در داخل لوله نیز بالا و پایین خواهد رفت. در شرایط نرمال جیوه به اندازه ۹۲/۲۹ اینچ یا ۷۶۰ میلی متر در لوله بالا می‌آید که فشاری معادل ۱۵/۱۰۱۳ میلی بار است. جیوه در داخل لوله فشارسنج به دلیل خاصیت کشش سطحی دارای یک سطح محدب است که هنگام تعیین فشار، باید بالاترین سطح محدب قرائت شود.

فشارسنج فلزی (Aneroid)

فشارسنج فلزی وسیله‌ای است مکانیکی که از یک محفظه قوطی شکل استوانه‌ای بدون هوا تشکیل شده است؛ با تغییر فشار هوا این محفظه منقبظ یا منبسط می‌شود. با یک سیستم نسبتاً پیچیده که مرکب از تعدادی اهرم و قرقره است این تغییرات بزرگ شده و به یک عقربه که بر روی صفحه مدرجی حرکت می‌کند، منتقل می‌شود. یک شاخص متحرک که می‌تواند در یک نقطه ثابت شود بر روی فشار سنج تعبیه شده است تا بتوان تغییرات فشار را نسبت به آخرین قرائت اندازه گیری کرد.

فشار نگار (Barograph)

فشار نگار مشابه فشارسنج فلزی است با این تفاوت که اثر تغییرات فشار در محفظه بدون هوا ، به یک قلم انتقال داده شده و قلم بر روی کاغذی که دور یک استوانه چرخان پیچیده شده است خط پیوسته‌ای را رسم می‌کند. محور عمودی این صفحه بر حسب واحد فشار و محور افقی آن بر حسب زمان مدرج شده است که معمولاً برای هر دو ساعت یک خط وجود دارد. فشار نگارهای دقیقی هم ساخته شده است که قادرند تغییرات فشار را تا یک دهم میلی بار اندازه گیری نمایند، این دستگاهها میکرو باروگراف نامیده شده‌اند.
